VH-6288 / VC-7288

HEPA全熱交換器



全熱交換器導入過濾後含氧新鮮空氣,不必開窗也能達到自然通風效果,並透過排氣,將室內污染源排出室外,提升室內空氣品質;通過全熱引擎,有效節能降低空調負載,平衡室內溫度及濕度

緊閉門窗 開啟冷氣 以為空氣就新鮮了嗎?

現代人一天有八成以上的時間待在室內,雖然整天開空調,吸的卻是門窗緊閉下,換氣量嚴重不足的循環廢氣。在二氧化碳濃度增加下,室內待的越久空氣也就越汙濁,死氣沉沉,導致頭腦昏昏,也造成工作效率、居家品質及身體健康均亮起危險紅燈

為了良好的冷氣效果,犧牲了”換氣”,原因是空調與換氣成反比效果

24H全屋含氧 隨心所欲 暢享呼吸

全熱交換器是辦公室、會議室、家庭等場所,與空調搭配的空氣換新設備。
以兩大獨立風道的設計,引進戶外新鮮空氣,並同時將室內汙濁空氣排出戶外,在換氣的過程中,將60%~73%以上的冷(暖)氣保留在室內。

全熱交換技術 溫度交換效率80%以上

室內外溫差越大,全熱交換器轉換效率越高,當全熱交換器將室內排出的混濁空氣,與吸入的室外含氧空氣,於機器內部之全熱交換引擎,進行溫度、濕度交換,可防止室溫急遽變化,有效節約空調費用

*示意圖以VH-6288為例

溫度交換效率、焓交換效率 - 採用兩室法原理

溫度交換效率、焓交換效率其測試基準不同,產生的交換效率直曲線就會有所不同,ALASKA全熱交換器所採用的測試方法為兩室法原理所得

叉流式全熱引擎 設計

◆ 高效回收換氣能量值,提高熱交換效率
◆ 全熱引擎採六角形ABS框架設計,不易氧化腐蝕、阻塞
◆ 風道寬、無吸附性、能耐濕、透濕性高

全熱引擎 夾層薄片結構

室內空氣及室外空氣通過全熱交換引擎時,兩端不同溫度空氣會透過流動與熱傳導來交換溫度,同時水蒸氣因分壓差轉移水份,將高濕部位釋放出來進行濕度交換,讓室內汙濁空中的溫度、能量、氧分子與水分子傳遞給新鮮空氣,而其他有害物質則會被排室在外

安裝配置圖

示意圖以VH-6388為例

◆ 風量:130 (m3/h)

◆ 雙馬達設計,進氣、換氣單獨馬達,兩段風速設計

◆ 多翼渦輪式扇葉,葉片尺寸:進氣18cm,換氣14cm

◆ 進氣多層過濾,遠離過敏汙染源

層層過濾,享受源源不絕新鮮空氣

空氣中粉塵清潔能力

輕鬆切換 隨心鮮空氣

自主調整換氣模式,平衡室內溫度、濕度,維持室內好空氣

熱交換換氣模式

(夏季冷房、冬季暖房)

室內空調運轉的同時,全熱引擎可降低室外進氣的溫度,以較接近室溫方式進入室內,降低空調壓縮機負擔,如此,既不會讓舒適的溫度流失,也能夠節省空調的費用,更符合環保節能的綠建築標準

室內循環模式

僅限機型 VC-7288

◆使用於春季與秋季,或是當室內外空氣溫度相差不大時,即可單純使用換氣功能

◆對於全年皆需全天候使用冷氣的設施,當室外溫度比室內溫度低時,亦可使用此功能來減輕空調的負擔

多元控制 適配各場所不同需求
※HEPA全熱交換器(VH-6288 / VC-7288A) 本身配有微電腦觸控面板可進行功能控制
風量模式說明



安裝前注意事項

◆ 對聲音敏感度較高者,主機建議安裝於走廊天花板處

◆ 須設置檢修口,以對全熱進行相關維護,檢修口下方勿堆放雜物

◆ 不可使用於廚房和浴室,請勿安裝於熱水器、高油煙、高濕度的地方

◆ 室外進氣口請設置於房屋四周空氣最好的地方

◆ 室外給風口與廢氣排風口請相隔1公尺以上

◆ 請專業人員進行全熱風管配置、裝設與電路等相關施工

◆ 搭配空氣淨化箱(非薄型全熱),可延長一般吊隱式全熱使用壽命,讓室內空間更潔淨


VH-6288
標準配件
面板
室內吸氣口
室內給氣口
分配器
功能規格表
使用電源室內給氣口數量室內吸氣口數量葉片尺寸 (mm)面板尺寸 (mm)重量 (kg)
110 V / 60 Hz4 (3吋)1 (4吋)
機體分離
進氣180 / 換氣14012.5

安裝尺寸
(mm)
機體尺寸
(mm)
給氣口安裝尺寸-3吋
(mm)
吸氣口安裝尺寸-4吋
(mm)
給(吸)氣口本體尺寸
(mm)
給(吸)氣口外蓋尺寸
(mm)
565 X 565 X 240600 X 600 X 240120 X 120 X 300120 X 120 X 400155 X 155 X 100160 X 160 X 12

項目熱交換換氣室內循環項目顯熱效率
(%)
潛熱效率
(%)
給氣風量
(m3/h)
排氣風量
(m3/h)
噪音值
(dBA)
消耗功率
(W)
給氣風量
(m3/h)
噪音值
(dBA)
消耗功率
(W)
高速13011046107夏天6247
低速80603788冬天7361
熱交換換氣

高速
低速
給氣風量 (m3/h)
130
80
排氣風量 (m3/h)
110
60
噪音值 (dBA)
46
37
消耗功率 (W)
107
88
室內循環

高速
低速
給氣風量 (m3/h)
噪音值 (dBA)
消耗功率 (W)
顯熱效率%
夏天
62
冬天
73
潛熱效率%
夏天
47
冬天
61
使用電源
110V 60Hz
重量 (kg)
12.5
室內給氣口數量
4 (3吋)
室內吸氣口數量
1 (4吋) 機體分離
葉片尺寸 (mm)
進氣180 / 換氣140
安裝尺寸 (mm)
565 X 565 X 240
機體尺寸 (mm)
600 X 600 X 240
給氣口安裝尺寸-3吋 (mm)
120 X 120 X 300
吸氣口安裝尺寸-4吋 (mm)
120 X 120 X 400
給(吸)氣口本體尺寸 (mm)
155 X 155 X 100
給(吸)氣口外蓋尺寸 (mm)
160 X 160 X 12
※全熱產品測試標準規範如下:
1. 消耗功率和電流是在標準風量下測量的數值。
2. 噪音值是在靜音室機體下方 1.5m 處測量。在實際條件下由於受環境影響,噪音值會大於所標的數值。
3. 噪音值是在機外靜壓為 0mmAq 時的測試值。安裝時由於靜壓(管損)的增加,噪音值會升高。
4. 給氣口噪音比機體噪音高約 8~12 (dBA),當給氣口安裝太接近機體時,機體運轉聲音可能會經由風管傳出,造成給氣口噪音值大幅增加,越大風量的機型,影響更顯著。

※安裝於極需安靜的環境,如教室、圖書館,需進行隔音工程處理,請考慮以下對策進行改善:
◇ 機體給氣口安裝消音箱、消音風管。
◇ 阻斷聲音傳導,於音源處包覆隔音材。
◇ 天花板使用高隔音效果之材料。
◇ 分散給氣口位置。
◇ 重新考慮機體安裝位置。

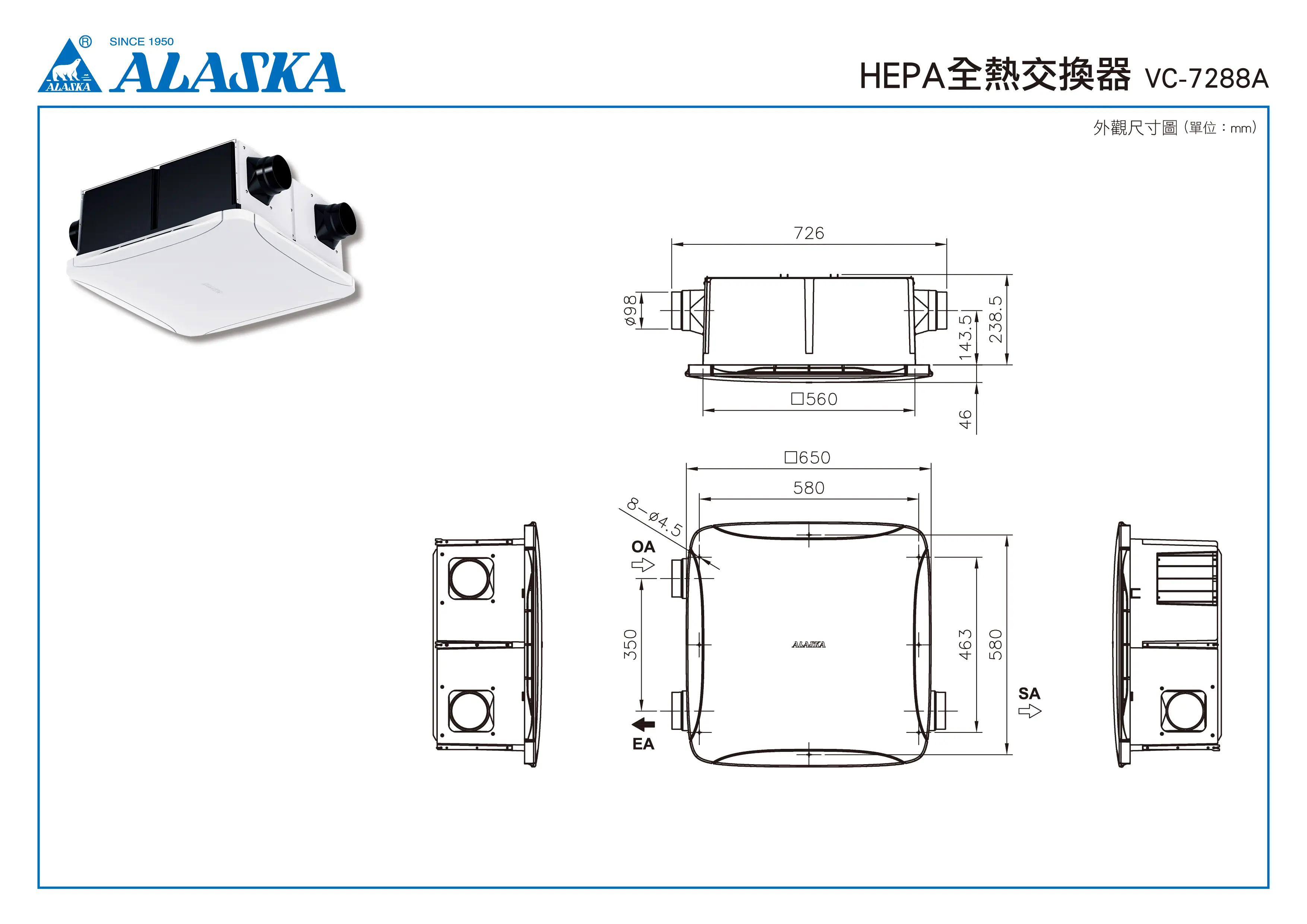

外觀尺寸圖 (單位:mm)



VC-7288
標準配件
面板
室內給氣口
分配器
功能規格表
使用電源室內給氣口數量室內吸氣口數量葉片尺寸 (mm)面板尺寸 (mm)重量 (kg)
110 V / 60 Hz4 (3吋)
(機體開孔)
進氣180 / 換氣140610 X 610 X 4015

安裝尺寸
(mm)
機體尺寸
(mm)
給氣口安裝尺寸-3吋
(mm)
吸氣口安裝尺寸-4吋
(mm)
給(吸)氣口本體尺寸
(mm)
給(吸)氣口外蓋尺寸
(mm)
565 X 565 X 240600 X 600 X 240120 X 120 X 300155 X 155 X 100160 X 160 X 12

項目熱交換換氣室內循環項目顯熱效率
(%)
潛熱效率
(%)
給氣風量
(m3/h)
排氣風量
(m3/h)
噪音值
(dBA)
消耗功率
(W)
給氣風量
(m3/h)
噪音值
(dBA)
消耗功率
(W)
高速130110461071404270夏天6247
低速806037881003555冬天7361
熱交換換氣

高速
低速
給氣風量 (m3/h)
130
80
排氣風量 (m3/h)
110
60
噪音值 (dBA)
46
37
消耗功率 (W)
107
88
室內循環

高速
低速
給氣風量 (m3/h)
140
100
噪音值 (dBA)
42
35
消耗功率 (W)
70
55
顯熱效率%
夏天
62
冬天
73
潛熱效率%
夏天
47
冬天
61
使用電源
110V 60Hz
重量 (kg)
15
室內給氣口數量
4 (3吋)
室內吸氣口數量
無 (機體開孔)
葉片尺寸 (mm)
進氣180 / 換氣140
安裝尺寸 (mm)
565 X 565 X 240
面板尺寸 (mm)
610 X 610 X 40
機體尺寸 (mm)
600 X 600 X 240
給氣口安裝尺寸-3吋 (mm)
120 X 120 X 300
吸氣口安裝尺寸-4吋 (mm)
120 X 120 X 400
※全熱產品測試標準規範如下:
1. 消耗功率和電流是在標準風量下測量的數值。
2. 噪音值是在靜音室機體下方 1.5m 處測量。在實際條件下由於受環境影響,噪音值會大於所標的數值。
3. 噪音值是在機外靜壓為 0mmAq 時的測試值。安裝時由於靜壓(管損)的增加,噪音值會升高。
4. 給氣口噪音比機體噪音高約 8~12 (dBA),當給氣口安裝太接近機體時,機體運轉聲音可能會經由風管傳出,造成給氣口噪音值大幅增加,越大風量的機型,影響更顯著。

※安裝於極需安靜的環境,如教室、圖書館,需進行隔音工程處理,請考慮以下對策進行改善:
◇ 機體給氣口安裝消音箱、消音風管。
◇ 阻斷聲音傳導,於音源處包覆隔音材。
◇ 天花板使用高隔音效果之材料。
◇ 分散給氣口位置。
◇ 重新考慮機體安裝位置。

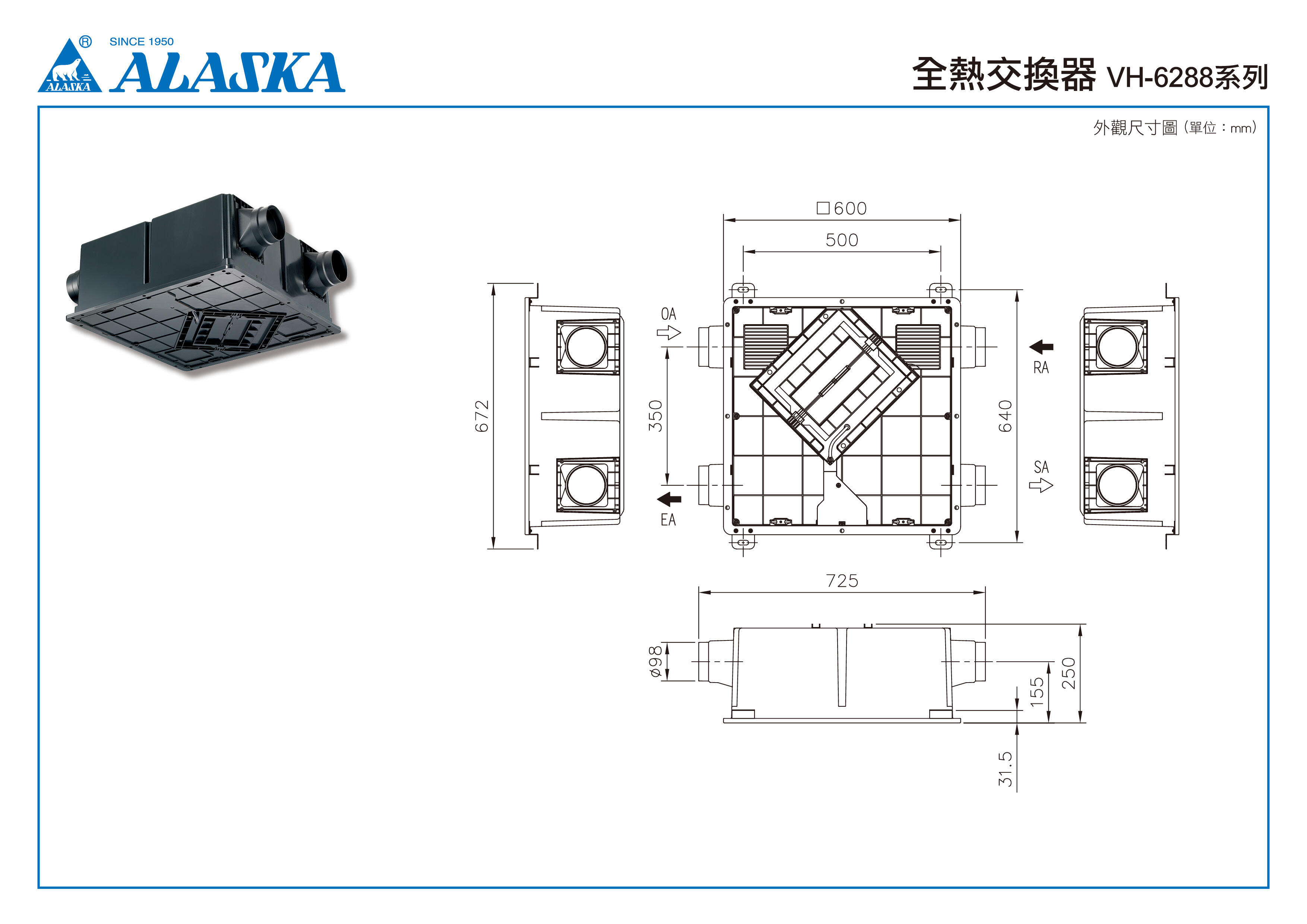

外觀尺寸圖 (單位:mm)
