VH-6318系列 / VH-6328系列 / VH-6338系列

吊隱式全熱交換器



全熱交換器導入過濾後含氧新鮮空氣,不必開窗也能達到自然通風效果,並透過排氣,將室內污染源排出室外,提升室內空氣品質;通過全熱引擎,有效節能降低空調負載,平衡室內溫度及濕度

緊閉門窗 開啟冷氣 以為空氣就新鮮了嗎?

現代人一天有八成以上的時間待在室內,雖然整天開空調,吸的卻是門窗緊閉下,換氣量嚴重不足的循環廢氣。在二氧化碳濃度增加下,室內待的越久空氣也就越汙濁,死氣沉沉,導致頭腦昏昏,也造成工作效率、居家品質及身體健康均亮起危險紅燈

為了良好的冷氣效果,犧牲了”換氣”,原因是空調與換氣成反比效果

24H全屋含氧 隨心所欲 暢享呼吸

全熱交換器是辦公室、會議室、家庭等場所,與空調搭配的空氣換新設備。
以兩大獨立風道的設計,引進戶外新鮮空氣,並同時將室內汙濁空氣排出戶外,在換氣的過程中,將60%~73%以上的冷(暖)氣保留在室內。

全熱交換技術 溫度交換效率80%以上

室內外溫差越大,全熱交換器轉換效率越高,當全熱交換器將室內排出的混濁空氣,與吸入的室外含氧空氣,於機器內部之全熱交換引擎,進行溫度、濕度交換,可防止室溫急遽變化,有效節約空調費用

*在外氣進氣前端配置空氣淨化箱,提前進行過濾空氣,平衡溫度、濕度之餘,可享受乾淨清新的鮮空氣

溫度交換效率、焓交換效率 - 採用兩室法原理

溫度交換效率、焓交換效率其測試基準不同,產生的交換效率直曲線就會有所不同,ALASKA全熱交換器所採用的測試方法為兩室法原理所得

逆流式全熱引擎 設計

◆ 高效回收換氣能量值,提高熱交換效率
◆ 全熱引擎採六角形ABS框架設計,不易氧化腐蝕、阻塞
◆ 風道寬、無吸附性、能耐濕、透濕性高

全熱引擎 夾層薄片結構

室內空氣及室外空氣通過全熱交換引擎時,兩端不同溫度空氣會透過流動與熱傳導來交換溫度,同時水蒸氣因分壓差轉移水份,將高濕部位釋放出來進行濕度交換,讓室內汙濁空中的溫度、能量、氧分子與水分子傳遞給新鮮空氣,而其他有害物質則會被排室在外

安裝配置圖

在外氣進氣前端搭配空氣淨化箱,避免管道滋生細菌,維護主機順暢運轉、延長壽命。

◆ 風量:150 (m3/h),三段風速設計

◆ 多翼渦輪式扇葉,葉片尺寸:進氣19.4cm,換氣19.4cm

◆ 可清洗不織布濾網 (捕集效率重量法82%以上)

◆ 風量:250 (m3/h),三段風速設計

◆ 多翼渦輪式扇葉,葉片尺寸:進氣19.4cm,換氣19.4cm

◆ 可清洗不織布濾網 (捕集效率重量法82%以上)

◆ 風量:350 (m3/h),三段風速設計

◆ 多翼渦輪式扇葉,葉片尺寸:進氣24cm,換氣24cm

◆ 可清洗不織布濾網 (捕集效率重量法82%以上)

輕鬆切換 隨心鮮空氣

自主調整換氣模式,平衡室內溫度、濕度,維持室內好空氣

熱交換換氣模式

(夏季冷房、冬季暖房)

室內空調運轉的同時,全熱引擎可降低室外進氣的溫度,以較接近室溫方式進入室內,降低空調壓縮機負擔,如此,既不會讓舒適的溫度流失,也能夠節省空調的費用,更符合環保節能的綠建築標準

普通換氣模式

◆使用於春季與秋季,或是當室內外空氣溫度相差不大時,即可單純使用換氣功能

◆對於全年皆需全天候使用冷氣的設施,當室外溫度比室內溫度低時,亦可使用此功能來減輕空調的負擔

低噪靜音 節能環保

於夜晚使用「普通換氣」來降低室內溫度,可減低隔日空調初期運作使用負載外,運行噪音低至40分貝以下,靜享好眠

一進一排 才是真鮮氧

雙馬達設計,進氣、換氣單獨馬達,真正享受到活氧空氣,並能延長馬達壽命

鍍鋅鋼板機體

本體採用防銹性佳之鍍鋅板機殼,不易生鏽、氧化,室內潮濕也不怕

多元控制 適配各場所不同需求
※HEPA全熱交換器(VH-6288 / VC-7288A) 本身配有微電腦觸控面板可進行功能控制
風量模式說明



安裝前注意事項

◆ 對聲音敏感度較高者,主機建議安裝於走廊天花板處

◆ 須設置檢修口,以對全熱進行相關維護,檢修口下方勿堆放雜物

◆ 不可使用於廚房和浴室,請勿安裝於熱水器、高油煙、高濕度的地方

◆ 室外進氣口請設置於房屋四周空氣最好的地方

◆ 室外給風口與廢氣排風口請相隔1公尺以上

◆ 請專業人員進行全熱風管配置、裝設與電路等相關施工

◆ 搭配空氣淨化箱(非薄型全熱),可延長一般吊隱式全熱使用壽命,讓室內空間更潔淨


VH-6318系列
可搭配控制器
VH-6318

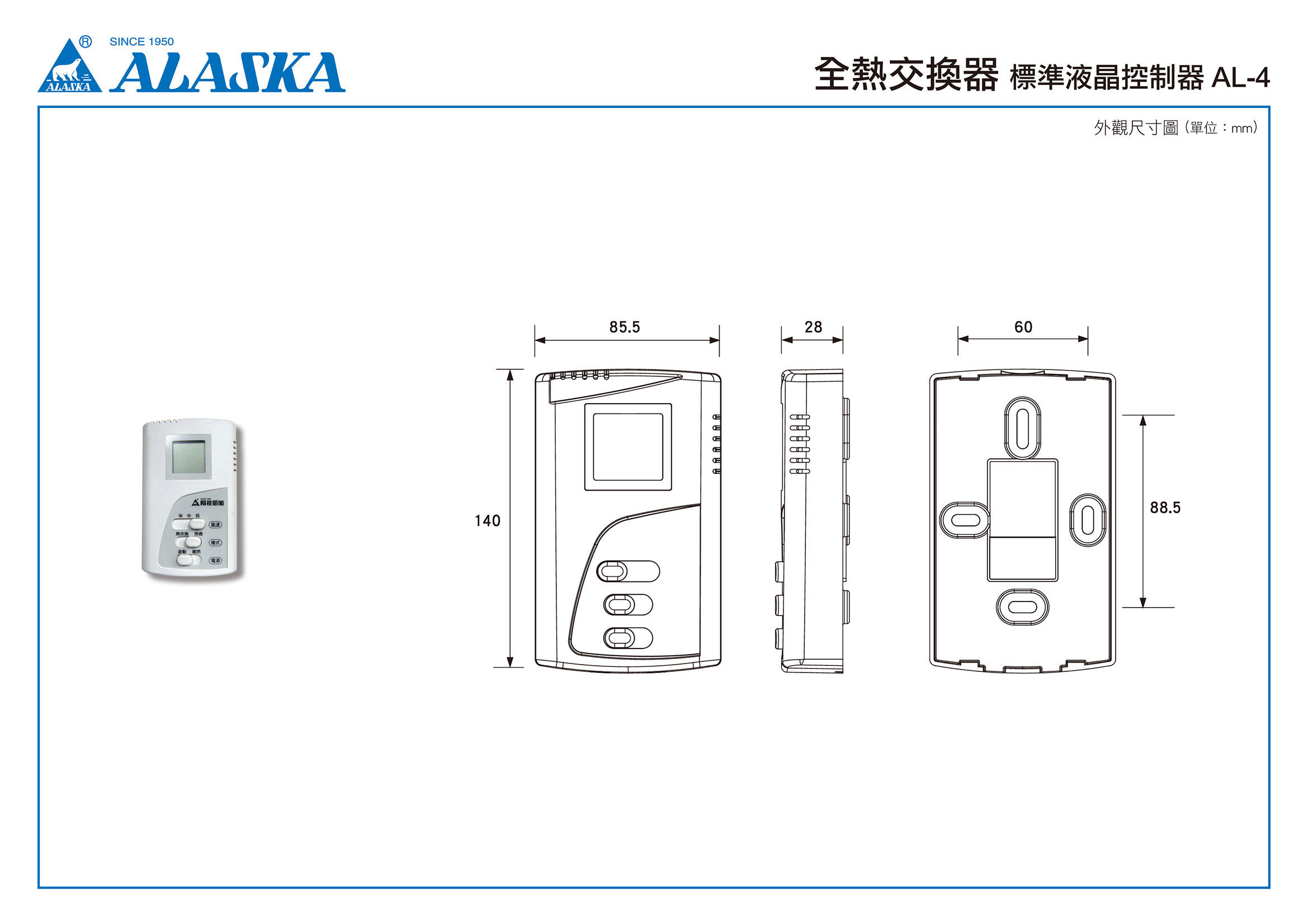

AL-4標準液晶控制器
(另購選配)
VH-6318
AL-2 液晶控制器
(另購選配)
VH-6318S

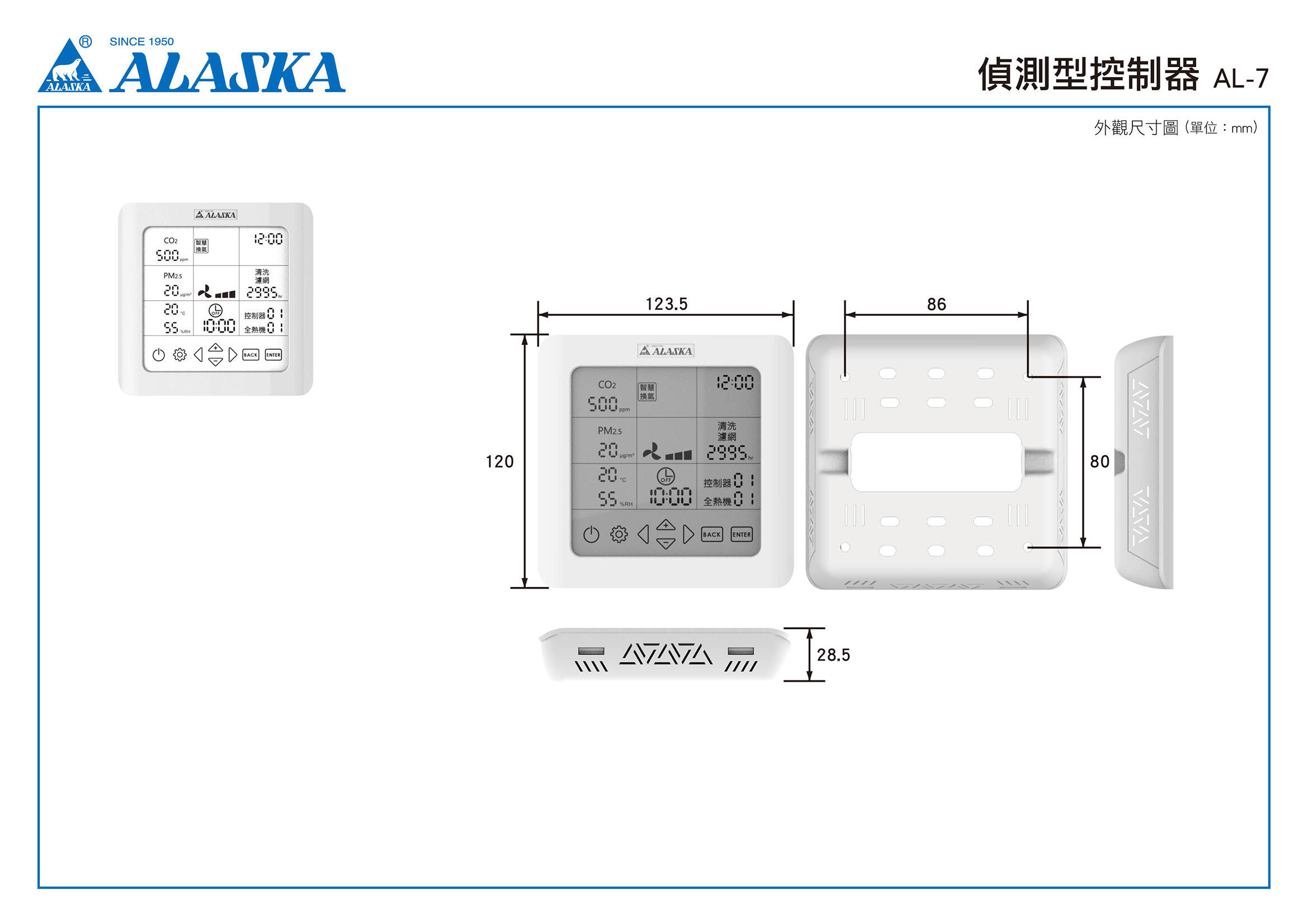

AL-7 偵測型控制器
(另購選配)
VH-6318S / SC2
AL-3 觸控顯示控制器
(另購選配)
功能規格表
電源220 V / 60 Hz
換氣功能熱交換換氣普通換氣
風量調節
消耗功率 (W)10095851009585
電流 (A)0.480.450.420.480.450.42
機外靜壓 (mmAq)14.511914.5119
風量 (m3/h)150150130150150130
噪音 (dBA)343228343228
溫度交換效率 (%)86 ~ 92
烚交換效率 (%)冷房69 ~ 74
暖房80 ~ 86
產品尺寸 (mm)1070 X 732 X 280
葉片尺寸 (mm)進氣194 / 換氣194
出風口尺寸 (mm)Ø100 (4吋)
啟動電流 (A)0.7
重量 (kg)24
使用電源
220V / 60Hz
產品尺寸 (mm)
1070 X 732 X 280
葉片尺寸(mm)
進氣194 / 換氣194
出風口尺寸(mm)
Ø100 (4吋)
啟動電流 (A)
0.7
馬達出力 (kw)
020 X 2
重量 (kg)
24
換氣功能
熱交換換氣
風量調節
消耗功率 (W)
100
95
80
電流 (A)
0.48
0.45
0.42
機外靜壓 (mmAq)
14.5
11
9
風量 (m3/h)
150
150
130
噪音 (dBA)
34
32
28
溫度交換效率 (%)
86 ~ 92
焓交換效率-冷房 (%)
69 ~ 74
焓交換效率-暖房 (%)
80 ~ 86
換氣功能
普通換氣
風量調節
消耗功率 (W)
100
95
85
電流 (A)
0.48
0.45
0.42
機外靜壓 (mmAq)
14.5
11
9
風量 (m3/h)
150
150
130
噪音 (dBA)
34
32
28
溫度交換效率 (%)
焓交換效率-冷房 (%)
焓交換效率-暖房 (%)
※全熱產品測試標準規範如下:
1. 消耗功率和電流是在標準風量下測量的數值。
2. 噪音值是在靜音室機體下方 1.5m 處測量。在實際條件下由於受環境影響,噪音值會大於所標的數值。
3. 噪音值是在機外靜壓為 0mmAq 時的測試值。安裝時由於靜壓(管損)的增加,噪音值會升高。
4. 給氣口噪音比機體噪音高約 8~12 (dBA),當給氣口安裝太接近機體時,機體運轉聲音可能會經由風管傳出,造成給氣口噪音值大幅增加,越大風量的機型,影響更顯著。

※安裝於極需安靜的環境,如教室、圖書館,需進行隔音工程處理,請考慮以下對策進行改善:
◇ 機體給氣口安裝消音箱、消音風管。
◇ 阻斷聲音傳導,於音源處包覆隔音材。
◇ 天花板使用高隔音效果之材料。
◇ 分散給氣口位置。
◇ 重新考慮機體安裝位置。
全熱綜合性能曲線表
外觀尺寸圖 (單位:mm)



VH-6328系列
可搭配控制器
VH-6328
AL-4標準液晶控制器
(另購選配)
VH-6328
AL-2 液晶控制器
(另購選配)
VH-6328S
AL-7 偵測型控制器
(另購選配)
VH-6328S / SC2
AL-3 觸控顯示控制器
(另購選配)
功能規格表
電源220 V / 60 Hz
換氣功能熱交換換氣普通換氣
風量調節
消耗功率 (W)125115100125115100
電流 (A)0.570.530.470.570.530.47
機外靜壓 (mmAq)12841284
風量 (m3/h)250250220250250220
噪音 (dBA)333128333128
溫度交換效率 (%)78 ~ 86
烚交換效率 (%)>冷房60 ~ 69
暖房70 ~ 80
產品尺寸 (mm)1070 X 732 X 280
葉片尺寸 (mm)進氣194 / 換氣194
出風口尺寸 (mm)Ø150 (6吋)
啟動電流 (A)0.8
重量 (kg)24
使用電源
220V / 60Hz
產品尺寸 (mm)
1070 X 732 X 280
葉片尺寸(mm)
進氣194 / 換氣194
出風口尺寸(mm)
Ø150 (6吋)
啟動電流 (A)
0.8
馬達出力 (kw)
020 X 2
重量 (kg)
24
換氣功能
熱交換換氣
風量調節
消耗功率 (W)
125
115
100
電流 (A)
0.57
0.53
0.47
機外靜壓 (mmAq)
12
8
4
風量 (m3/h)
250
250
220
噪音 (dBA)
33
31
28
溫度交換效率 (%)
78 ~ 86
焓交換效率-冷房 (%)
60 ~ 69
焓交換效率-暖房 (%)
70 ~ 80
換氣功能
普通換氣
風量調節
消耗功率 (W)
125
115
100
電流 (A)
0.57
0.53
0.47
機外靜壓 (mmAq)
12
8
4
風量 (m3/h)
250
250
220
噪音 (dBA)
33
31
28
溫度交換效率 (%)
焓交換效率-冷房 (%)
焓交換效率-暖房 (%)
※全熱產品測試標準規範如下:
1. 消耗功率和電流是在標準風量下測量的數值。
2. 噪音值是在靜音室機體下方 1.5m 處測量。在實際條件下由於受環境影響,噪音值會大於所標的數值。
3. 噪音值是在機外靜壓為 0mmAq 時的測試值。安裝時由於靜壓(管損)的增加,噪音值會升高。
4. 給氣口噪音比機體噪音高約 8~12 (dBA),當給氣口安裝太接近機體時,機體運轉聲音可能會經由風管傳出,造成給氣口噪音值大幅增加,越大風量的機型,影響更顯著。

※安裝於極需安靜的環境,如教室、圖書館,需進行隔音工程處理,請考慮以下對策進行改善:
◇ 機體給氣口安裝消音箱、消音風管。
◇ 阻斷聲音傳導,於音源處包覆隔音材。
◇ 天花板使用高隔音效果之材料。
◇ 分散給氣口位置。
◇ 重新考慮機體安裝位置。
全熱綜合性能曲線表

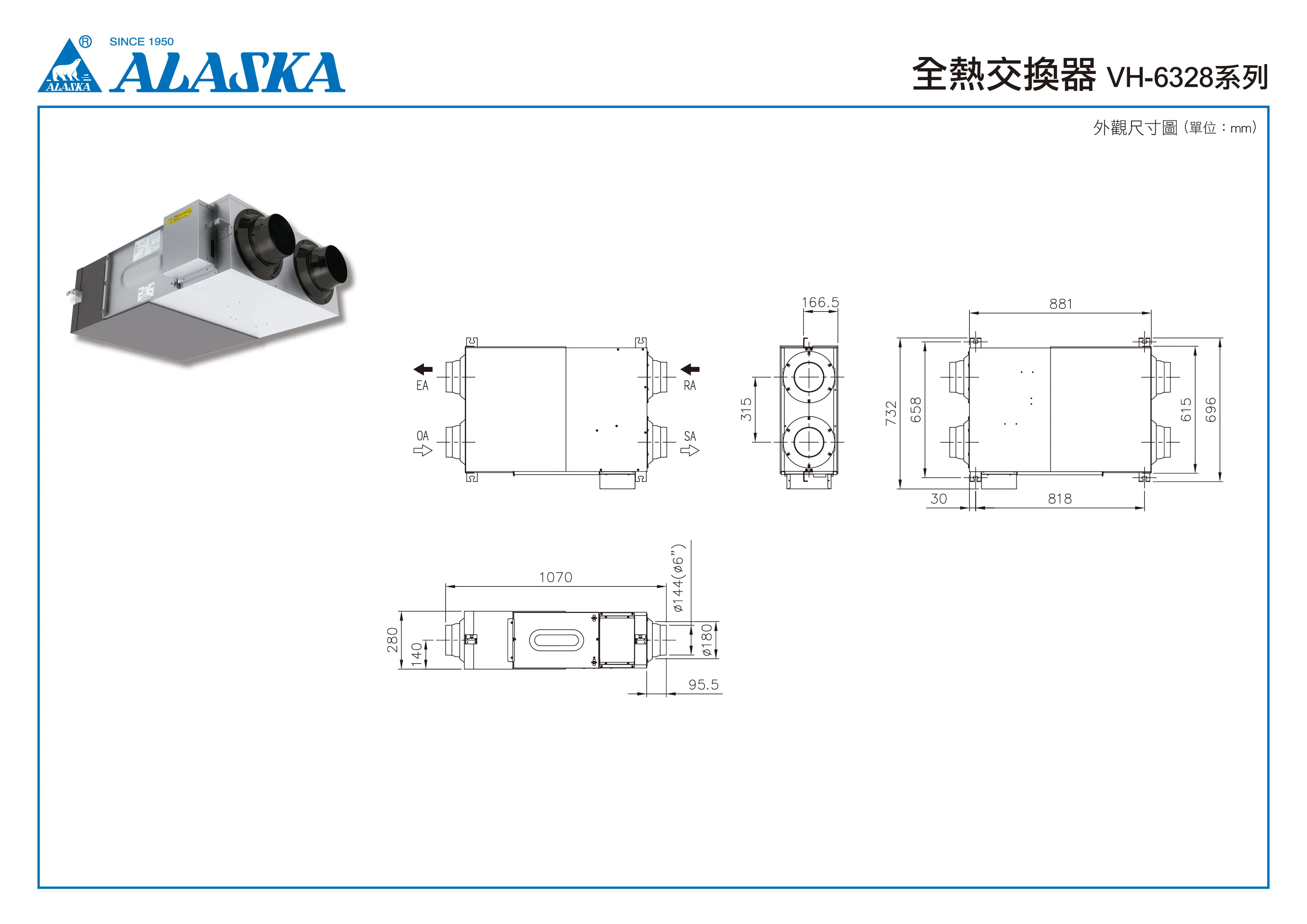

外觀尺寸圖 (單位:mm)



VH-6338系列
可搭配控制器
VH-6338
AL-4標準液晶控制器
(另購選配)
VH-6338
AL-2 液晶控制器
(另購選配)
VH-6338S
AL-7 偵測型控制器
(另購選配)
VH-6338S / SC2
AL-3 觸控顯示控制器
(另購選配)
功能規格表
電源220 V / 60 Hz
換氣功能熱交換換氣普通換氣
風量調節
消耗功率 (W)230180150230180150
電流 (A)1.090.960.811.090.960.81
機外靜壓 (mmAq)13.58613.586
風量 (m3/h)350350280350350280
>噪音 (dBA)363430363430
溫度交換效率 (%)80 ~ 88
烚交換效率 (%)冷房61 ~ 70
>暖房73 ~ 84
產品尺寸 (mm)1180 X 933 X 325
葉片尺寸 (mm)進氣240 / 換氣240
出風口尺寸 (mm)Ø150 (6吋)
啟動電流 (A)1.2
重量 (kg)40
使用電源
220V / 60Hz
產品尺寸 (mm)
1180 X 933 X 325
葉片尺寸(mm)
進氣240 / 換氣240
出風口尺寸(mm)
Ø150 (6吋)
啟動電流 (A)
1.2
馬達出力 (kw)
040 X 2
重量 (kg)
40
換氣功能
熱交換換氣
風量調節
消耗功率 (W)
230
180
150
電流 (A)
1.09
0.96
0.81
機外靜壓 (mmAq)
13.5
8
6
風量 (m3/h)
350
350
280
噪音 (dBA)
36
34
30
溫度交換效率 (%)
80 ~ 88
焓交換效率-冷房 (%)
61 ~ 70
焓交換效率-暖房 (%)
73 ~ 84
換氣功能
普通換氣
風量調節
消耗功率 (W)
230
180
150
電流 (A)
1.09
0.96
0.81
機外靜壓 (mmAq)
13.5
8
6
風量 (m3/h)
350
350
280
噪音 (dBA)
36
34
30
溫度交換效率 (%)
焓交換效率-冷房 (%)
焓交換效率-暖房 (%)
※全熱產品測試標準規範如下:
1. 消耗功率和電流是在標準風量下測量的數值。
2. 噪音值是在靜音室機體下方 1.5m 處測量。在實際條件下由於受環境影響,噪音值會大於所標的數值。
3. 噪音值是在機外靜壓為 0mmAq 時的測試值。安裝時由於靜壓(管損)的增加,噪音值會升高。
4. 給氣口噪音比機體噪音高約 8~12 (dBA),當給氣口安裝太接近機體時,機體運轉聲音可能會經由風管傳出,造成給氣口噪音值大幅增加,越大風量的機型,影響更顯著。

※安裝於極需安靜的環境,如教室、圖書館,需進行隔音工程處理,請考慮以下對策進行改善:
◇ 機體給氣口安裝消音箱、消音風管。
◇ 阻斷聲音傳導,於音源處包覆隔音材。
◇ 天花板使用高隔音效果之材料。
◇ 分散給氣口位置。
◇ 重新考慮機體安裝位置。
全熱綜合性能曲線表

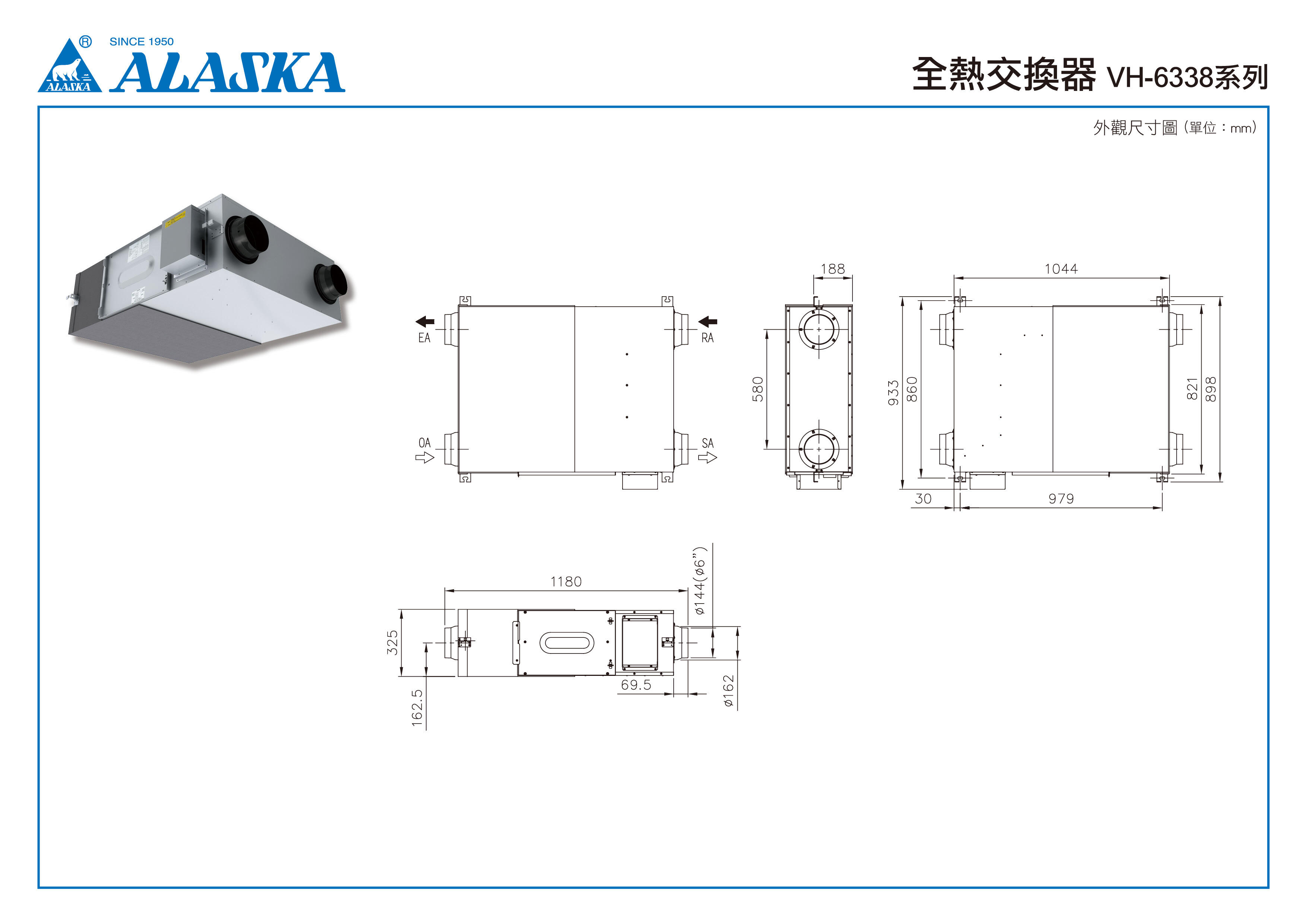

外觀尺寸圖 (單位:mm)
