定風量
直流變頻-738D/直流變頻-748D
無聲換氣扇



辦公室、營業場所、浴室適用



透過換氣扇除去室內的汙濁空氣,加速集中排氣,帶走室內濕氣與異味,並可有效阻擋公共管道間的廢氣迴流,打造清新富氧的浴室環境。

你是否還在為這些問題煩惱?

你是否還在為這些問題煩惱?

關心全家人的健康,請您了解換氣的重要與換氣的目的

防止缺氧:排出室內的髒空氣,引進戶外的新鮮空氣,補充氧氣。

排出灰塵:排出容易造成呼吸器官疾病的灰塵,創造一個乾淨、安全的環境。

排出惡臭:快速排出廚房、廁所裡的惡臭,創造一個清爽的環境。

排出濕氣:排出浴室等處的濕氣,防止建材受損。

排出熱氣:把充滿房間裡不舒服的熱氣排出,引進自然的戶外空氣,創造一個涼爽的環境。

◆ 強換氣
解決室內空氣悶熱滯留問題,有效帶動室內空氣循環通暢。

◆ 風量順暢
滾珠軸承設計,摩擦小、效率高,有效加快空氣循環流動速度。

◆ 風量不減
在25米有效管長內,排氣量不因管損而大打折扣,有效風量穩定輸出。

◆ 無視阻礙
不因通風管中髒污堆積擋住風的去路,依舊輕鬆將風量定額推出。

◆ 節能省錢
採用DC變頻直流馬達,每天 24 小時連續運轉,以738D為例一個月電費不到 NT30 元,省錢又有效率。

◆ 二段風量
可選擇高、低兩速風量進行換氣,有效適配當下環境狀況。

◆ 超靜音:特殊風道設計
ALASKA無聲換氣扇風道設計,係依最佳流體力學設計,因此能順暢而有效率的換氣,噪音值 40 分貝 以下。

◆ 壽命長、效率高
採用高精密馬達芯軸與高特性的換氣扇馬達設計,讓馬達高穩定、高乘載,不易磨損並延長心軸之壽命。

新鮮換氣

空氣換新,排出浴室內水蒸氣,霉味或異味,隨時享受新鮮空氣。

定風量設計 穩定輸出

不會減損的高效換氣,通風排濕效果大升級



『定風量』設計可確保於有效管長內,過長管路或是彎管過多所造成排氣不足的現象,依然維持額定輸出排風量,順暢排出濕氣與異味。

懸浮式面板設計

結合四周進風特點,加大換氣空間,大大提升進風量,簡約外觀,適配多種裝潢風格。

可選擇高、低兩速風量進行換氣,有效適配當下環境狀況。

風量順暢

螺旋風道設計,氣體流動更順暢,更高效排氣。

高精密馬達芯軸

採用高精密馬達芯軸並以不易磨損之 S45C 材質,經特殊鏡面研磨處理,真圓度測試與表面粗度測試均採用日本最新之測試儀器,使芯軸能在馬達長久持續運轉中,並能延長心軸之壽命。



多重安全防護

第1重 電機堵轉保護
第2重 防短路保護
第3重 電流過載保護
第4重 過電流(2A)保護

高特性換氣扇馬達設計

馬達使用608雙精密培林承載運轉,並附有溫度斷電保險絲,磁力均衡、省電、壽命長。選用高純度、導電性佳的漆包線,產品經高精度儀器測試、國家品質驗證、安心有保障。

節能省電 性能更優化

榮獲1級節能標章,採用DC直流變頻馬達設計,每天24小時連續運轉,以738D為例一個月電費不到 NT30 元,省錢又有效率。

電費使用台電非營業用平均費率2.89元/度計算。
(此數據為約略估算值,實際使用度數和電價計算結果請依台灣電力公司正式計價為準)

超靜音

低噪輕音設計,噪音值40分貝以下,如無人郊區般寧靜,換氣不打擾熟睡安穩的你。

出風口採逆止風門設計

風扇靜止時,逆流板可防止室外灰塵,蚊蟲流入室內,真正達到排風、淨化室內空氣的效果。

高強度機體

採用高強不易龜裂之 ABS 塑膠材質,環保無味,堅固耐用。

正確配置與使用換氣扇的方法



◆ 進氣與排氣距離越遠,對流的效果越好

◆ 室門的下方一定要留有百葉,空氣才會進入

◆ 空氣會走捷徑,關窗對流效果最好

必要換氣量的計算

(1) 以房間人數來計算必要換氣量(m3/h)=人數×30~40 m3/h (30~40 m3是一個人一小時內的必要換氣量)
(2) 以房間大小來計算必要換氣量(m3/h)=每小時必要換氣次數×房間容積(m3)


直流變頻-738D
功能規格表
使用電源安裝尺寸
(mm)
出風口尺寸
(mm)
轉速有效排風量
(m3/h)
定風量域最大靜壓
(mmAq)
噪音值
(dBA)
消耗功率
(W)
重量
(kg)
15公尺25公尺
100-240V 50/60Hz210 X 210 X 181∅100 (4吋)高速1201205.0406.02
低速60606.0292.2
※DC直流變頻馬達 / 分離式出風口
電源
100-240V 50/60Hz
安裝尺寸 (mm)
210 X 210 X 180
出風口尺寸(mm)
∅100 (4吋)
重量 (kg)
2.0
馬達型式
DC直流變頻馬達
其他
分離式出風口
轉速
高速
低速
有效排風量-15公尺 (m3/h)
120
60
有效排風量-25公尺 (m3/h)
120
60
定風量域最大靜壓 (mmAq)
5.0
6.0
噪音值 (dBA)
40
29
消耗功率 (W)
6.0
2.2
※不適用延遲開關。
※產品噪音值測試標準:
1. 噪音值是在靜音室機體正下方1m距離測得數值,在實際條件下由於受環境影響,噪音值會大於所標的數值。
2. 噪音值是在機外靜壓為0mmAq時的測試值。安裝時由於靜壓(管損)的增加,噪音值會升高。
靜壓風量表
測試值123456789
高速靜壓 (mmAq)10.09.08.07.06.05.03.02.01.0
風量 (m3/h)024487296120120120120
低速靜壓 (mmAq)10.09.08.07.06.05.03.02.01.0
風量 (m3/h)01530456060606060
高速
測試值
靜壓 (mmAq)
風量 (m3/h)
1
10.0
0
2
9.0
24
3
8.0
48
4
7.0
72
5
6.0
96
6
5.0
120
7
3.0
120
8
2.0
120
9
1.0
120
低速
測試值
靜壓 (mmAq)
風量 (m3/h)
1
10.0
0
2
9.0
15
3
8.0
30
4
7.0
45
5
6.0
60
6
5.0
60
7
3.0
60
8
2.0
60
9
0.0
60
性能曲線表
25米維持120風量
消耗功率特性表
噪音特性表
外觀尺寸圖 (單位:mm)



直流變頻-748D
功能規格表
使用電源安裝尺寸
(mm)
出風口尺寸
(mm)
轉速有效排風量
(m3/h)
定風量域最大靜壓
(mmAq)
噪音值
(dBA)
消耗功率
(W)
重量
(kg)
15公尺25公尺
100-240V 50/60Hz250 X 250 X 200∅100 (4吋)高速1701485.0388.13
低速1201205.0324.2
※DC直流變頻馬達 / 分離式出風口
電源
100-240V 50/60Hz
安裝尺寸 (mm)
250 X 250 X 200
出風口尺寸(mm)
∅100 (4吋)
重量 (kg)
3.0
馬達型式
DC直流變頻馬達
其他
分離式出風口
轉速
高速
低速
有效排風量-15公尺 (m3/h)
170
120
有效排風量-25公尺 (m3/h)
148
120
定風量域最大靜壓 (mmAq)
5.0
5.0
噪音值 (dBA)
38
32
消耗功率 (W)
8.1
4.2
※不適用延遲開關。
※產品噪音值測試標準:
1. 噪音值是在靜音室機體正下方1m距離測得數值,在實際條件下由於受環境影響,噪音值會大於所標的數值。
2. 噪音值是在機外靜壓為0mmAq時的測試值。安裝時由於靜壓(管損)的增加,噪音值會升高。
靜壓風量表
測試值123456789
高速靜壓 (mmAq)10.59.08.07.06.05.03.02.01.0
風量 (m3/h)05896135152170170170170
低速靜壓 (mmAq)10.49.08.07.06.05.03.02.01.0
風量 (m3/h)0406795108120120120120
高速
測試值
靜壓 (mmAq)
風量 (m3/h)
1
10.5
0
2
9.0
58
3
8.0
96
4
7.0
135
5
6.0
152
6
5.0
170
7
3.0
170
8
2.0
170
9
1.0
170
低速
測試值
靜壓 (mmAq)
風量 (m3/h)
1
10.4
0
2
9.0
40
3
8.0
67
4
7.0
95
5
6.0
108
6
5.0
120
7
3.0
120
8
2.0
120
9
0.0
120
性能曲線表
15米維持170風量
消耗功率特性表
噪音特性表

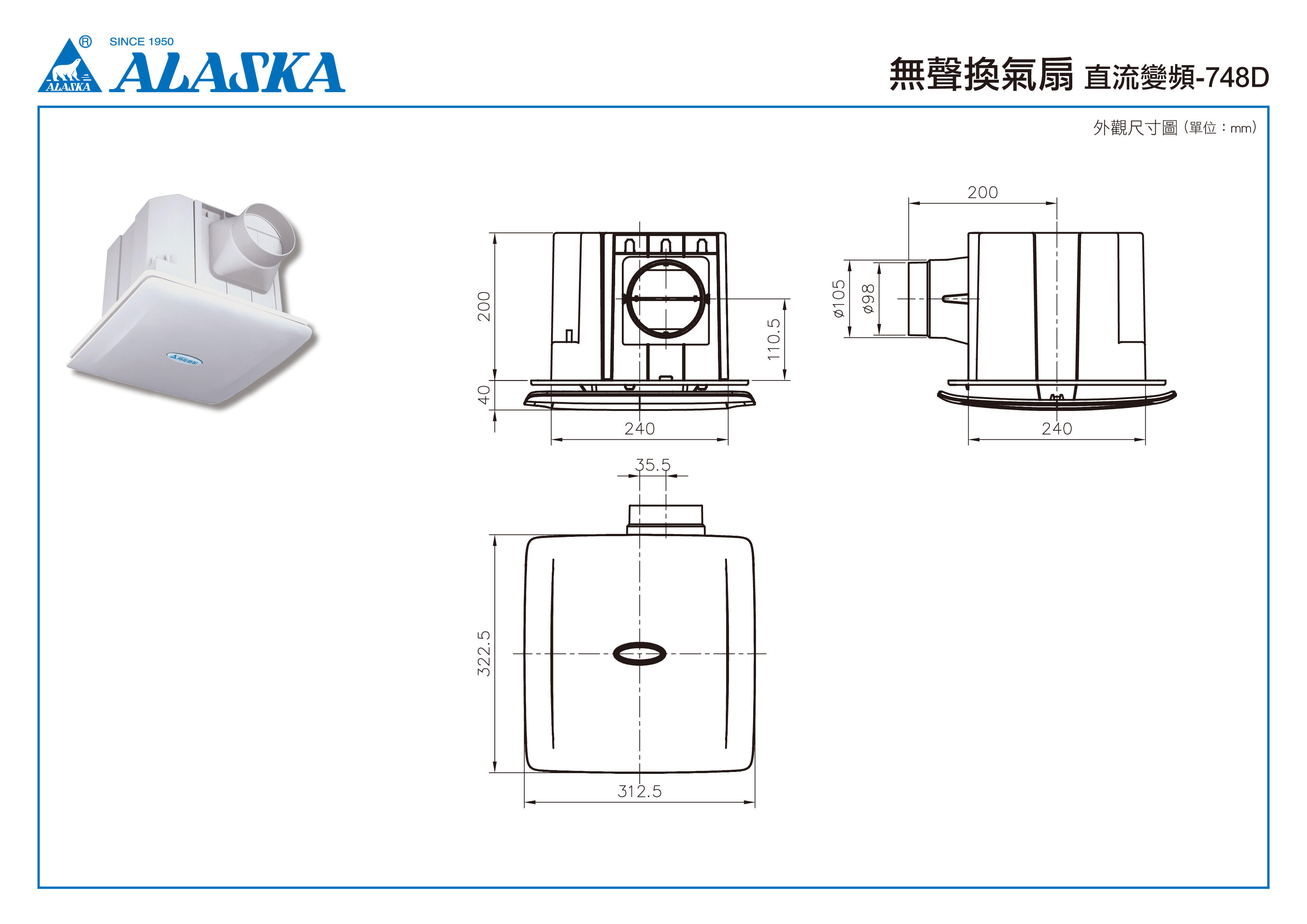

外觀尺寸圖 (單位:mm)
