可調式給排氣口
AN-42C / AN-62C (圓型)
AN-42P / AN-62P (方型)
可調式給排氣口
隨心調整出風大小，靈活裝取
搭配ALASKA全熱交換設備，構築完整換氣通風系統，全天候提供給您最新鮮的空氣。
嚴選材質
採用全新ABS材質，環保無味，堅固耐用。
適配四種規格
搭配風管口徑，提供四吋與六吋規格可選。
可旋式調風口
旋轉中間圓板，可調節風孔大小，控制風量；
向左轉可使開口變大，向右轉可使開口變小。
風量調整示意
AN-42C 開口建議最大為15mm。
AN-62C 開口建議最大為10mm。
滑動式調風口
使用滑動板調節風量口，上有標示數值
可相對應打開程度。
*限 AN-42P、AN-62P 兩款
卡位固定
本體帶有鉤爪可固定於風管或天花板，
牢固易取，人性化設計，靈活裝取。
*限 AN-42C、AN-62C 兩款
易清潔
1. 面板與套蓋可拆分，便於使用與清潔。
2. 三個月清潔一次(可視使用環境而定)。
3. 使用浸泡過中性清潔劑的抹布除塵，再使用乾淨的布擦乾即可。
AN-42P
功能規格表
| 適用管徑 (mm) | 重量 (kg) | 間隙開口面積 (cm2) | 壓力損失係數 | 摩阻係數=0.02 直管等效長度(m) | |
| 給氣 | ∅100 (4吋) | 0.22 | 68 | 2.2 | 10 |
| 排氣 | 1.5 | 7 |
適用管徑(mm)
∅100 (4吋)
間隙開口面積(cm2)
68
重量 (kg)
0.22
給氣
壓力損失係數
2.2
摩阻係數=0.02
直管等效長度(m)
直管等效長度(m)
10
排氣
壓力損失係數
1.5
摩阻係數=0.02
直管等效長度(m)
直管等效長度(m)
7
壓力損失曲線表
外觀尺寸圖 (單位:mm)
AN-62P
功能規格表
| 適用管徑 (mm) | 重量 (kg) | 間隙開口面積 (cm2) | 壓力損失係數 | 摩阻係數=0.02 直管等效長度(m) | |
| 給氣 | ∅150 (6吋) | 0.36 | 153 | 2.3 | 16 |
| 排氣 | 1.8 | 12 |
適用管徑(mm)
∅150 (6吋)
間隙開口面積(cm2)
153
重量 (kg)
0.36
給氣
壓力損失係數
2.3
摩阻係數=0.02
直管等效長度(m)
直管等效長度(m)
16
排氣
壓力損失係數
1.8
摩阻係數=0.02
直管等效長度(m)
直管等效長度(m)
12
壓力損失曲線表
外觀尺寸圖 (單位:mm)
AN-42C
功能規格表
| 適用管徑 (mm) | 重量 (kg) | 間隙開口面積 (cm2) | 壓力損失係數 | 摩阻係數=0.02 直管等效長度(m) | |
| 給氣 | ∅100 (4吋) | 0.083 | 100% | 1.1 | 35.3 |
| 排氣 | 1.0 | 5.0 |
適用管徑(mm)
∅100 (4吋)
間隙開口面積(cm2)
100%
重量 (kg)
0.083
給氣
壓力損失係數
1.1
摩阻係數=0.02
直管等效長度(m)
直管等效長度(m)
5.3
排氣
壓力損失係數
1.0
摩阻係數=0.02
直管等效長度(m)
直管等效長度(m)
5.0
壓力損失曲線表
外觀尺寸圖 (單位:mm)
AN-62C
功能規格表
| 適用管徑 (mm) | 重量 (kg) | 間隙開口面積 (cm2) | 壓力損失係數 | 摩阻係數=0.02 直管等效長度(m) | |
| 給氣 | ∅150 (6吋) | 0.16 | 100% | 1.0 | 6.8 |
| 排氣 | 1.2 | 8.8 |
適用管徑(mm)
∅150 (6吋)
間隙開口面積(cm2)
100%
重量 (kg)
0.16
給氣
壓力損失係數
1.0
摩阻係數=0.02
直管等效長度(m)
直管等效長度(m)
6.8
排氣
壓力損失係數
1.2
摩阻係數=0.02
直管等效長度(m)
直管等效長度(m)
8.8
壓力損失曲線表

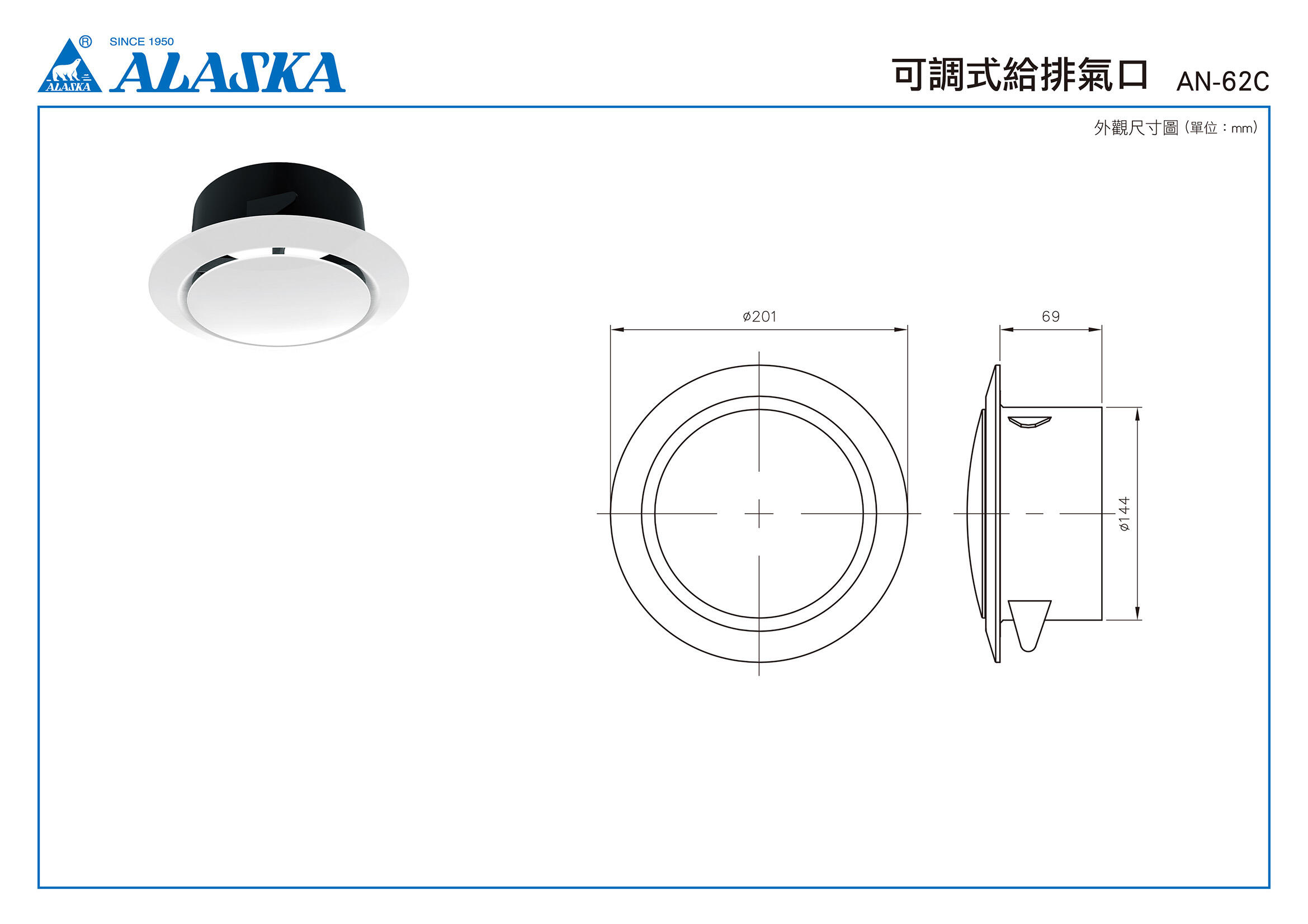

外觀尺寸圖 (單位:mm)
