天嵐峰-288


天嵐峰-288
無聲換氣扇



浴室適用
適用3~4坪



透過換氣扇除去室內的汙濁空氣,加速集中排氣,帶走室內濕氣與異味,並可有效阻擋公共管道間的廢氣迴流,打造清新富氧的浴室環境。

你是否還在為這些問題煩惱?

你是否還在為這些問題煩惱?

關心全家人的健康,請您了解換氣的重要與換氣的目的

防止缺氧:排出室內的髒空氣,引進戶外的新鮮空氣,補充氧氣。

排出灰塵:排出容易造成呼吸器官疾病的灰塵,創造一個乾淨、安全的環境。

排出惡臭:快速排出廚房、廁所裡的惡臭,創造一個清爽的環境。

排出濕氣:排出浴室等處的濕氣,防止建材受損。

排出熱氣:把充滿房間裡不舒服的熱氣排出,引進自然的戶外空氣,創造一個涼爽的環境。

◆ 強換氣
解決室內空氣悶熱滯留問題,有效帶動室內空氣循環通暢。

◆ 順暢風量
滾珠軸承設計,摩擦小、效率高,有效加快空氣循環流動速度。

◆ 超高靜壓
專為提高靜壓而特殊設計之多翼渦輪式葉扇,防止氣結狀態產生,讓浴室排氣順暢更有力。

◆ 一機通吃
特殊風道設計,2吋至3吋浴室風管皆適配。

◆ 壽命長、效率高
採用高精密馬達芯軸與高特性的換氣扇馬達設計,讓馬達高穩定、高乘載,不易磨損並延長心軸之壽命。

新鮮換氣

空氣換新,排出浴室內水蒸氣,霉味或異味,隨時享受新鮮空氣。

多翼渦輪式葉扇 X 39mmAq高靜壓設計

專為提高靜壓而特殊設計之多翼渦輪式葉扇,可防止在縮管道中途氣結狀態產生,三樓以上換氣效果不變,樓層越高越能發揮其特殊設計之特色,而天嵐峰-288超高靜壓(39mmAq)設計,更加強排氣力道,換氣順暢更有力。

超高靜壓 排風效率 有感提升!

專為2~3吋風管設計的天嵐峰-288無聲換氣扇,擁有全國第一39mmAq超高靜壓,以小風地-258A為例,並依據靜壓風量曲線表,10公尺的2吋與3吋管線其風量相較下,可以明顯看到,天嵐峰-288無聲換氣扇不畏管損,依然維持高輸出風量,非常適合透天、排風管超長之住宅使用,保持浴室空氣清新乾燥。

風量順暢

螺旋風道設計,氣體流動更順暢,更高效排氣。

高精密馬達芯軸

採用不易磨損之 S45C 材質,經特殊鏡面研磨處理,真圓度測試與表面粗度測試均採用日本最新之測試儀器,使芯軸能在馬達長久持續運轉中,不易磨損並延長心軸之壽命。



高特性換氣扇馬達設計

馬達使用精密培林承載運轉,並附有溫度斷電保險絲,磁力均衡、省電、壽命長。選用高純度、導電性佳的漆包線,產品經高精度儀器測試、國家品質驗證、安心有保障。

出風口採逆止風門設計

風扇靜止時,逆流板可防止室外灰塵,蚊蟲流入室內,真正達到排風、淨化室內空氣的效果。

高強度機體

採用高強不易龜裂之 ABS 塑膠材質,環保無味,堅固耐用。

正確配置與使用換氣扇的方法



◆ 進氣與排氣距離越遠,對流的效果越好

◆ 室門的下方一定要留有百葉,空氣才會進入

◆ 空氣會走捷徑,關窗對流效果最好

必要換氣量的計算

(1) 以房間人數來計算必要換氣量(m3/h)=人數×30~40 m3/h (30~40 m3是一個人一小時內的必要換氣量)
(2) 以房間大小來計算必要換氣量(m3/h)=每小時必要換氣次數×房間容積(m3)


功能規格表
使用電源安裝尺寸
(mm)
出風口尺寸
(mm)
最大排風量
(m3/h)
最大靜壓
(mmAq)
噪音值
(dBA)
消耗功率
(W)
重量
(kg)
110V / 220V 60Hz210 X 210 X 187∅100 (4吋)86394118.82.0
※電容運轉式馬達 / 專對2吋~3吋風管設計
使用電源
110V / 220V 60Hz
安裝尺寸 (mm)
210 X 210 X 187
出風口尺寸(mm)
∅100 (4吋)
最大排風量 (m3/h)
86
最大靜壓 (mmAq)
39
噪音值 (dBA)
41
消耗功率 (W)
18.8
重量 (kg)
2.0
馬達型式
電容運轉式馬達
其他
專對2吋~3吋風管設計
※產品噪音值測試標準:
1. 噪音值是在靜音室機體正下方1m距離測得數值,在實際條件下由於受環境影響,噪音值會大於所標的數值。
2. 噪音值是在機外靜壓為0mmAq時的測試值。安裝時由於靜壓(管損)的增加,噪音值會升高。
靜壓風量表
測試值123456789
靜壓 (mmAq)39.030.524.020.016.012.08.04.00.0
風量 (m3/h)01833435262707886
測試值
靜壓 (mmAq)
風量 (m3/h)
1
39.0
0
2
30.5
18
3
24.0
33
4
20.0
43
5
16.0
52
6
12.0
62
7
8.0
70
8
4.0
78
9
0.0
86
性能曲線表
2吋風管管損
3吋風管管損
4吋風管管損

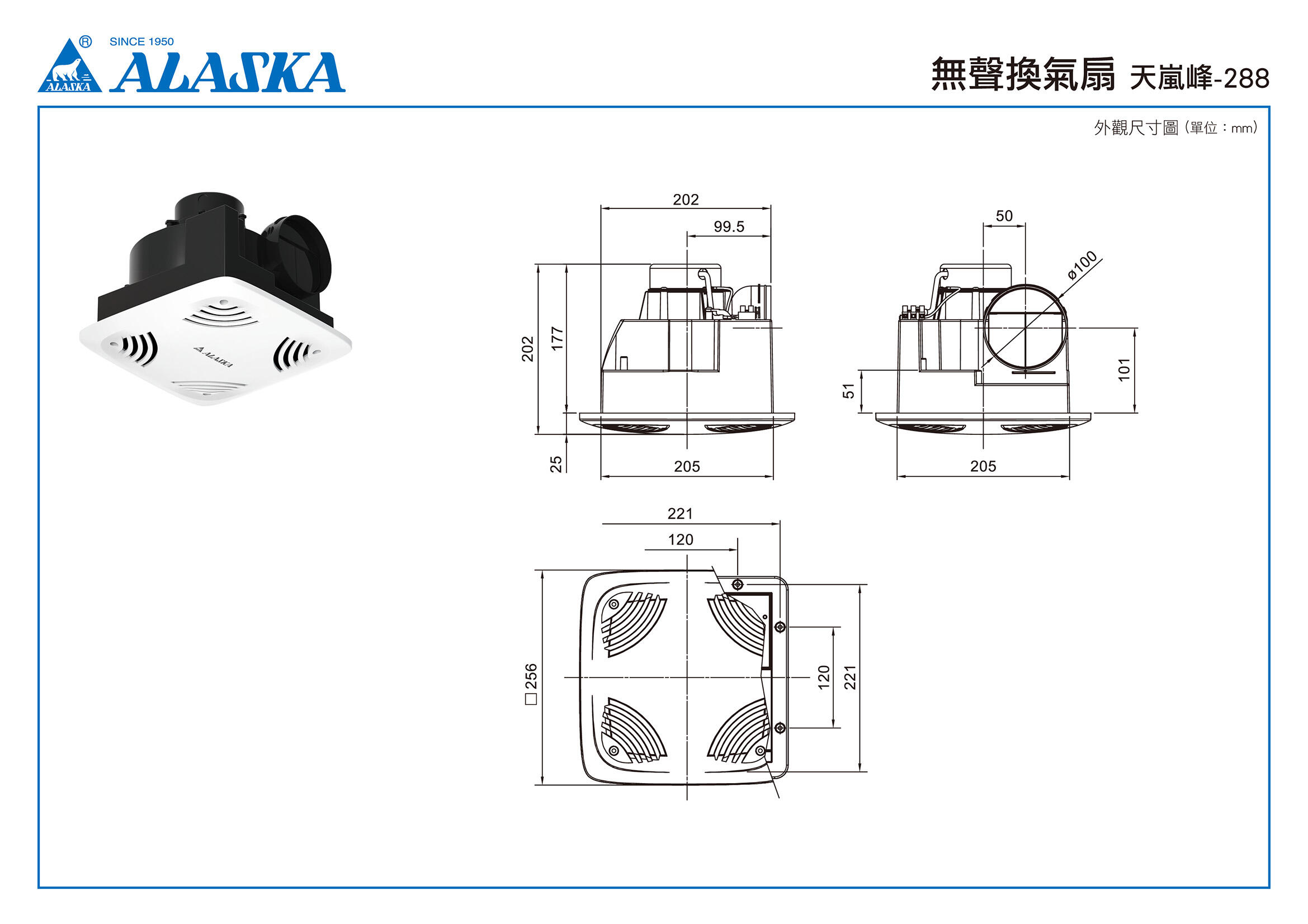

外觀尺寸圖 (單位:mm)
