VH-T15D / VH-T25D

薄型吊隱式全熱交換器



全熱交換器導入過濾後含氧新鮮空氣,不必開窗也能達到自然通風效果,並透過排氣,將室內污染源排出室外,提升室內空氣品質;通過全熱引擎,有效節能降低空調負載,平衡室內溫度及濕度

緊閉門窗 開啟冷氣 以為空氣就新鮮了嗎?

現代人一天有八成以上的時間待在室內,雖然整天開空調,吸的卻是門窗緊閉下,換氣量嚴重不足的循環廢氣。在二氧化碳濃度增加下,室內待的越久空氣也就越汙濁,死氣沉沉,導致頭腦昏昏,也造成工作效率、居家品質及身體健康均亮起危險紅燈

為了良好的冷氣效果,犧牲了”換氣”,原因是空調與換氣成反比效果

24H全屋含氧 隨心所欲 暢享呼吸

全熱交換器是辦公室、會議室、家庭等場所,與空調搭配的空氣換新設備。
以兩大獨立風道的設計,引進戶外新鮮空氣,並同時將室內汙濁空氣排出戶外,在換氣的過程中,將60%~73%以上的冷(暖)氣保留在室內。

全熱交換技術 溫度交換效率80%以上

室內外溫差越大,全熱交換器轉換效率越高,當全熱交換器將室內排出的混濁空氣,與吸入的室外含氧空氣,於機器內部之全熱交換引擎,進行溫度、濕度交換,可防止室溫急遽變化,有效節約空調費用

溫度交換效率、焓交換效率 - 採用兩室法原理

溫度交換效率、焓交換效率其測試基準不同,產生的交換效率直曲線就會有所不同,ALASKA全熱交換器所採用的測試方法為兩室法原理所得

叉流式全熱引擎 設計

◆ 高效回收換氣能量值,提高熱交換效率
◆ 全熱引擎採六角形ABS框架設計,不易氧化腐蝕、阻塞
◆ 風道寬、無吸附性、能耐濕、透濕性高

全熱引擎 夾層薄片結構

室內空氣及室外空氣通過全熱交換引擎時,兩端不同溫度空氣會透過流動與熱傳導來交換溫度,同時水蒸氣因分壓差轉移水份,將高濕部位釋放出來進行濕度交換,讓室內汙濁空中的溫度、能量、氧分子與水分子傳遞給新鮮空氣,而其他有害物質則會被排室在外

安裝配置圖

◆ 雙馬達設計,進氣、換氣單獨馬達,三段風速設計

◆ 本體採用防銹性佳之鍍鋅板機殼,具普通換氣設計

◆ 多翼渦輪式扇葉,葉片尺寸:進氣19.4cm,換氣19.4cm

◆ 體積大幅度縮小,節省天花板過低形成的壓迫感

◆ 定風量+室內微正壓設計,維持穩定風量,確保室內空氣清新

◆ 多重濾網,高效過濾,靜享清新空氣

◆ 採用DC直流變頻馬達,節能省電又省錢

體積大幅度縮小

薄型化機身設計,可大幅節省安裝高度,避免天花板過低所形成的壓迫感,機身可上下翻轉安裝,適配各種環境

定風量 + 微正壓設計

◆ 定風量設計
不適當的風管配置,往往會造成出風量不均甚至不足,薄型全熱的定風量設計,可確保於有效管長內,過長管路或是彎管過多所造成上述現象,依然維持穩定出風量。

◆ 微正壓設計
讓進入室內的風量大於排出到室外的風量,使室內處於微正壓狀態,有效防止室外髒空氣藉由門、窗戶縫隙進入室內,確保室內空氣清新。

多重濾網,高效過濾

源源不斷往室內輸送的新鮮空氣,藉由粗效濾網、PM2.5高級濾網,有效攔截過濾室外空氣中各種汙染源,且PM2.5一次性過濾效果達90%以上。

※粗效濾網建議三個月清潔一次,PM2.5高級濾網建議一年更換2~4次(需視環境使用情況而定)

節能省電

採用雙DC直流變頻本土研發高效率馬達,比一般AC馬達更節能節省30%的能源耗損。
最低功率44W,全天候使用,每月僅支付不到52元。

低噪靜音 節能環保

於夜晚使用「普通換氣」來降低室內溫度,可減低隔日空調初期運作使用負載外,運行噪音低至40分貝以下,靜享好眠

鍍鋅鋼板機體

本體採用防銹性佳之鍍鋅板機殼,不易生鏽、氧化,室內潮濕也不怕

智慧偵測 便捷控制

本系列全熱交換器採用偵測型控制器AL-7可偵測室內即時環境下,CO2濃度、PM2.5濃度、環境溫度、環境濕度等空氣品質相關數值,如超出標準,立即回饋對應產品,進行相關空氣品質改善動作

輕鬆切換 隨心鮮空氣

自主調整換氣模式,平衡室內溫度、濕度,維持室內好空氣

智慧換氣模式

可自動偵測室內二氧化碳濃度及PM2.5濃度,並完整顯示於AL-7控制面板上,其中一項達到警戒標準時,會智慧調整運轉模式,讓室內保持空氣清新,而全熱交換器也能隨時處於最適當的運轉狀態,達到節約能源的效果

全熱換氣模式

(夏季冷房、冬季暖房)

室內空調運轉的同時,全熱引擎可降低室外進氣的溫度,以較接近室溫方式進入室內,降低空調壓縮機負擔,如此,既不會讓舒適的溫度流失,也能夠節省空調的費用,更符合環保節能的綠建築標準

普通換氣模式

◆使用於春季與秋季,或是當室內外空氣溫度相差不大時,即可單純使用換氣功能

◆對於全年皆需全天候使用冷氣的設施,當室外溫度比室內溫度低時,亦可使用此功能來減輕空調的負擔

多元控制 適配各場所不同需求
※HEPA全熱交換器(VH-6288 / VC-7288A) 本身配有微電腦觸控面板可進行功能控制
風量模式說明



安裝前注意事項

◆ 對聲音敏感度較高者,主機建議安裝於走廊天花板處

◆ 須設置檢修口,以對全熱進行相關維護,檢修口下方勿堆放雜物

◆ 不可使用於廚房和浴室,請勿安裝於熱水器、高油煙、高濕度的地方

◆ 室外進氣口請設置於房屋四周空氣最好的地方

◆ 室外給風口與廢氣排風口請相隔1公尺以上

◆ 請專業人員進行全熱風管配置、裝設與電路等相關施工

◆ 搭配空氣淨化箱(非薄型全熱),可延長一般吊隱式全熱使用壽命,讓室內空間更潔淨


VH-T15D
功能規格表
電源220 V / 60 Hz
換氣功能熱交換換氣普通換氣
風量調節
消耗功率 (W)655244655244
電流 (A)0.300.250.220.300.250.22
機外靜壓 (mmAq)101010101010
風量 (m3/h)1501209015012090
噪音 (dBA)333130333130
溫度交換效率 (%)80 ~ 84
烚交換效率 (%)冷房65 ~ 69
暖房77 ~ 81
產品尺寸 (mm)1230 X 637 X 220
葉片尺寸(mm)進氣194 / 換氣194
出風口尺寸 (mm)Ø100 (4吋)
重量 (kg)37
使用電源
220V / 60Hz
產品尺寸 (mm)
1230 X 637 X 220
葉片尺寸(mm)
進氣194 / 換氣194
出風口尺寸(mm)
Ø100 (4吋)
馬達出力 (kw)
020 X 2
重量 (kg)
37
換氣功能
熱交換換氣
風量調節
消耗功率 (W)
65
52
44
電流 (A)
0.30
0.25
0.22
機外靜壓 (mmAq)
10
10
10
風量 (m3/h)
150
120
90
噪音 (dBA)
33
31
20
溫度交換效率 (%)
80 ~ 84
焓交換效率-冷房 (%)
65 ~ 69
焓交換效率-暖房 (%)
77 ~ 81
換氣功能
普通換氣
風量調節
消耗功率 (W)
65
52
44
電流 (A)
0.30
0.25
0.22
機外靜壓 (mmAq)
10
10
10
風量 (m3/h)
150
120
90
噪音 (dBA)
33
31
20
溫度交換效率 (%)
焓交換效率-冷房 (%)
焓交換效率-暖房 (%)
※全熱產品測試標準規範如下:
1. 消耗功率和電流是在標準風量下測量的數值。
2. 噪音值是在靜音室機體下方 1.5m 處測量。在實際條件下由於受環境影響,噪音值會大於所標的數值。
3. 噪音值是在機外靜壓為 0mmAq 時的測試值。安裝時由於靜壓(管損)的增加,噪音值會升高。
4. 給氣口噪音比機體噪音高約 8~12 (dBA),當給氣口安裝太接近機體時,機體運轉聲音可能會經由風管傳出,造成給氣口噪音值大幅增加,越大風量的機型,影響更顯著。

※安裝於極需安靜的環境,如教室、圖書館,需進行隔音工程處理,請考慮以下對策進行改善:
◇ 機體給氣口安裝消音箱、消音風管。
◇ 阻斷聲音傳導,於音源處包覆隔音材。
◇ 天花板使用高隔音效果之材料。
◇ 分散給氣口位置。
◇ 重新考慮機體安裝位置。
全熱綜合性能曲線表
25米維持150風量
外觀尺寸圖 (單位:mm)



VH-T25D
功能規格表
電源220 V / 60 Hz
換氣功能熱交換換氣普通換氣
風量調節
消耗功率 (W)11179581117958
電流 (A)0.500.370.280.500.370.28
機外靜壓 (mmAq)101010101010
風量 (m3/h)250200150250200150
噪音 (dBA)383533383533
溫度交換效率 (%)80 ~ 84
烚交換效率 (%)冷房65 ~ 69
暖房77 ~ 81
產品尺寸 (mm)1230 X 637 X 220
出風口尺寸 (吋)Ø150 (6吋)
重量 (kg)37
使用電源
220V / 60Hz
產品尺寸 (mm)
1070 X 637 X 220
葉片尺寸(mm)
進氣194 / 換氣194
出風口尺寸(mm)
Ø150 (6吋)
馬達出力 (kw)
020 X 2
重量 (kg)
37
換氣功能
熱交換換氣
風量調節
消耗功率 (W)
111
79
58
電流 (A)
0.50
0.37
0.28
機外靜壓 (mmAq)
10
10
10
風量 (m3/h)
250
200
150
噪音 (dBA)
38
35
33
溫度交換效率 (%)
80 ~ 84
焓交換效率-冷房 (%)
65 ~ 69
焓交換效率-暖房 (%)
77 ~ 81
換氣功能
普通換氣
風量調節
消耗功率 (W)
111
79
58
電流 (A)
0.50
0.37
0.28
機外靜壓 (mmAq)
10
10
10
風量 (m3/h)
250
200
150
噪音 (dBA)
38
35
33
溫度交換效率 (%)
焓交換效率-冷房 (%)
焓交換效率-暖房 (%)
※全熱產品測試標準規範如下:
1. 消耗功率和電流是在標準風量下測量的數值。
2. 噪音值是在靜音室機體下方 1.5m 處測量。在實際條件下由於受環境影響,噪音值會大於所標的數值。
3. 噪音值是在機外靜壓為 0mmAq 時的測試值。安裝時由於靜壓(管損)的增加,噪音值會升高。
4. 給氣口噪音比機體噪音高約 8~12 (dBA),當給氣口安裝太接近機體時,機體運轉聲音可能會經由風管傳出,造成給氣口噪音值大幅增加,越大風量的機型,影響更顯著。

※安裝於極需安靜的環境,如教室、圖書館,需進行隔音工程處理,請考慮以下對策進行改善:
◇ 機體給氣口安裝消音箱、消音風管。
◇ 阻斷聲音傳導,於音源處包覆隔音材。
◇ 天花板使用高隔音效果之材料。
◇ 分散給氣口位置。
◇ 重新考慮機體安裝位置。
全熱綜合性能曲線表
75米維持250風量

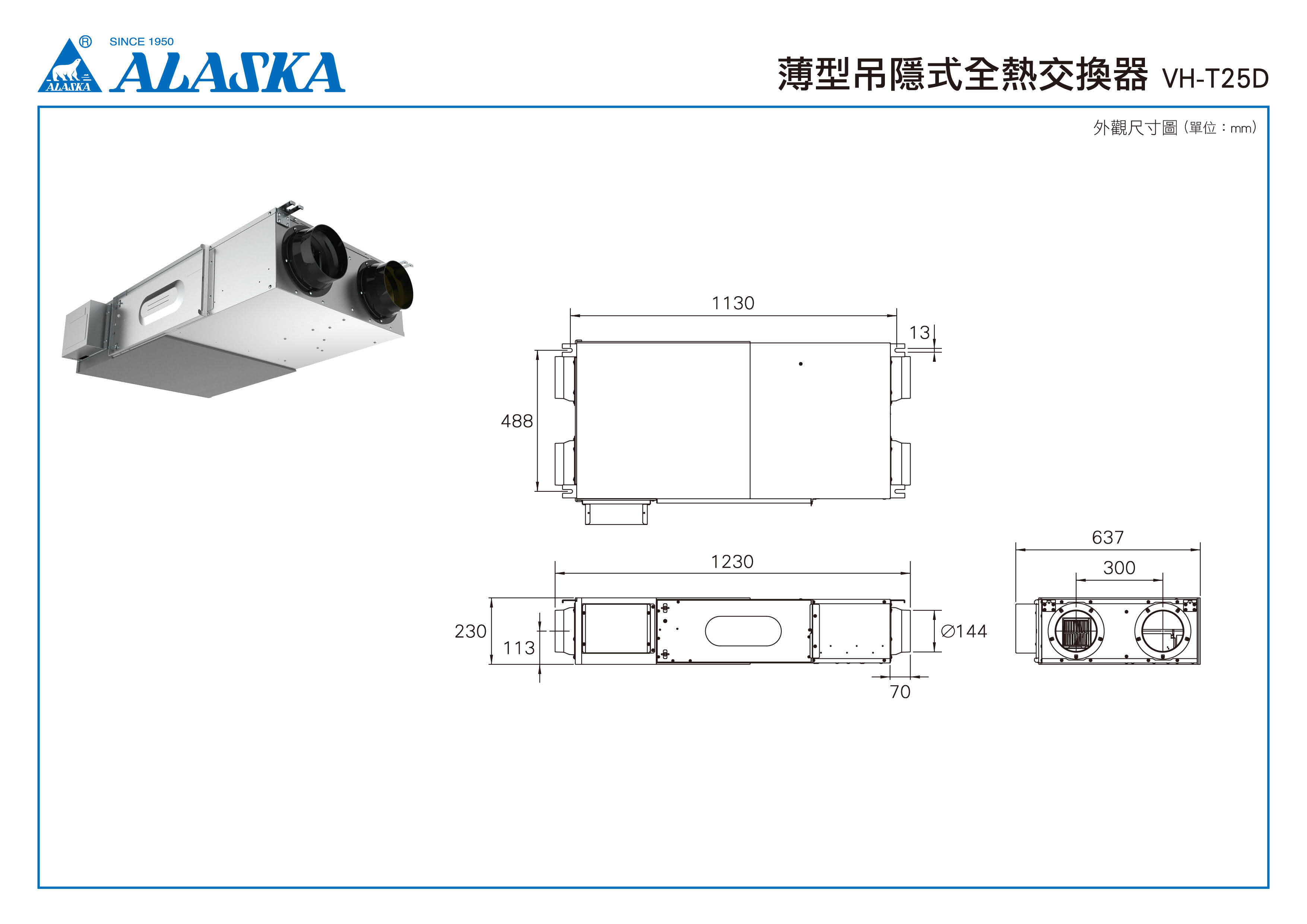

外觀尺寸圖 (單位:mm)
