過樑風管


ALD-04P / ALD-06P

過樑風管



解決樑柱無法打洞穿孔,讓風管順利通過樑柱,樑下的裝修也不會產生高度過低的問題。

◆牽引全熱或其他換氣系統之風管,不須樑上穿孔破壞結構。

◆本體光滑處理,扁管更寬,風阻更小。

◆易拆卸、好安裝,便於清潔維護。

不穿樑破壞結構,風管順利通過樑柱,既美觀又安全。

加寬扁管搭配45度轉接頭,

大幅度減少風損,通風更順暢。

直覺式組裝好配置,耐髒表面堅固耐用,後續清潔簡單輕鬆。


ALD-04P
功能規格表
適用管徑(mm)壓力損失係數摩阻係數=0.02
直管等效長度(m)
重量 (kg)
∅110 (4吋)6.2311.0
適用管徑 (mm)
∅110 (4吋)
重量 (kg)
1.0
壓力損失係數
6.2
摩阻係數=0.02
直管等效長度(m)
31
壓力損失曲線表


外觀尺寸圖 (單位:mm)



ALD-06P
功能規格表
適用管徑(mm)壓力損失係數摩阻係數=0.02
直管等效長度(m)
重量 (kg)
∅160 (6吋)9.1452.6
適用管徑 (mm)
∅160 (6吋)
重量 (kg)
2.6
壓力損失係數
9.1
摩阻係數=0.02
直管等效長度(m)
45
壓力損失曲線表

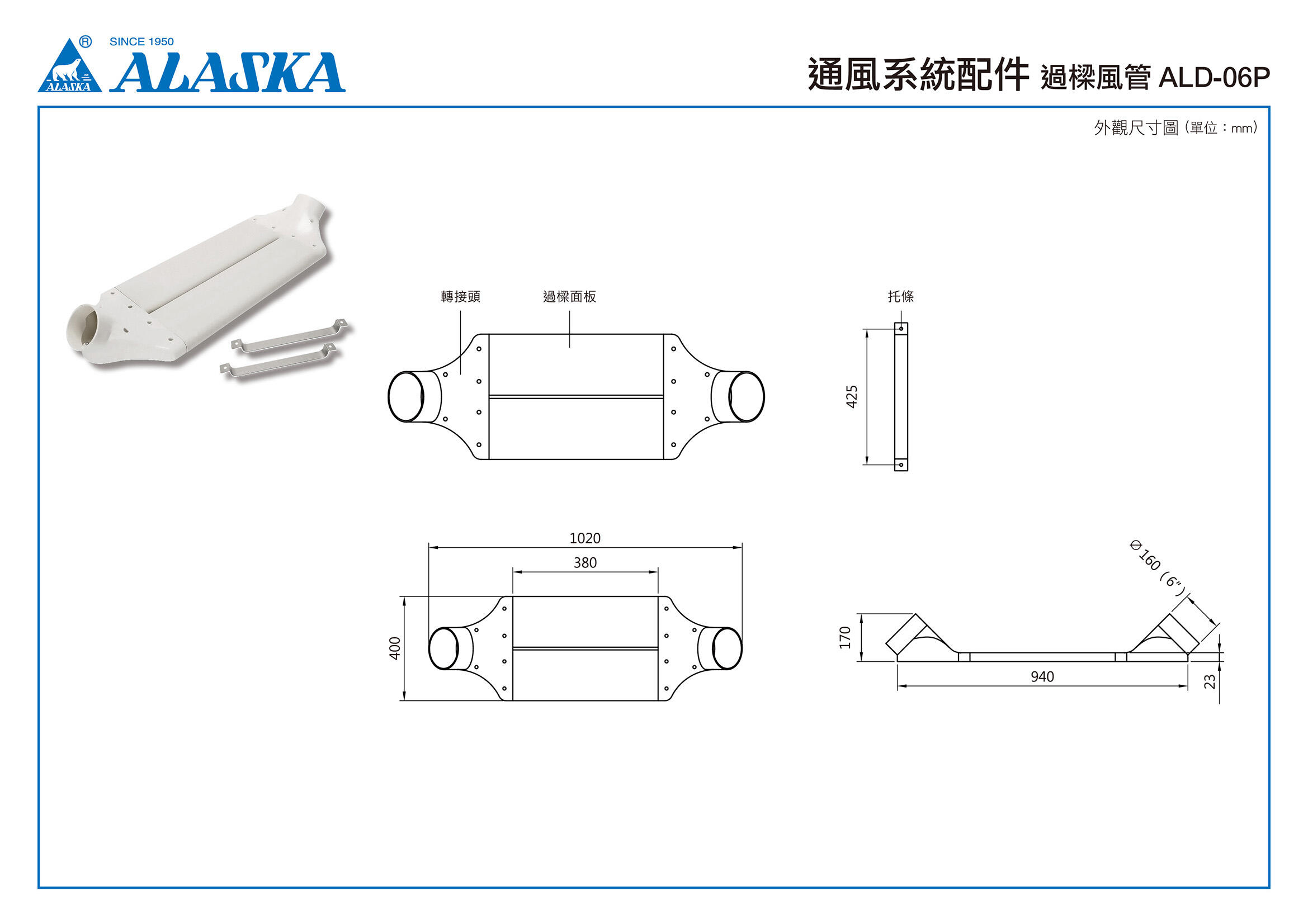

外觀尺寸圖 (單位:mm)
