VH-6358系列 / VH-6368系列 / VH-6388系列

吊隱式全熱交換器



全熱交換器導入過濾後含氧新鮮空氣,不必開窗也能達到自然通風效果,並透過排氣,將室內污染源排出室外,提升室內空氣品質;通過全熱引擎,有效節能降低空調負載,平衡室內溫度及濕度

緊閉門窗 開啟冷氣 以為空氣就新鮮了嗎?

現代人一天有八成以上的時間待在室內,雖然整天開空調,吸的卻是門窗緊閉下,換氣量嚴重不足的循環廢氣。在二氧化碳濃度增加下,室內待的越久空氣也就越汙濁,死氣沉沉,導致頭腦昏昏,也造成工作效率、居家品質及身體健康均亮起危險紅燈

為了良好的冷氣效果,犧牲了”換氣”,原因是空調與換氣成反比效果

24H全屋含氧 隨心所欲 暢享呼吸

全熱交換器是辦公室、會議室、家庭等場所,與空調搭配的空氣換新設備。
以兩大獨立風道的設計,引進戶外新鮮空氣,並同時將室內汙濁空氣排出戶外,在換氣的過程中,將60%~73%以上的冷(暖)氣保留在室內。

全熱交換技術 溫度交換效率80%以上

室內外溫差越大,全熱交換器轉換效率越高,當全熱交換器將室內排出的混濁空氣,與吸入的室外含氧空氣,於機器內部之全熱交換引擎,進行溫度、濕度交換,可防止室溫急遽變化,有效節約空調費用

*在外氣進氣前端配置空氣淨化箱,提前進行過濾空氣,平衡溫度、濕度之餘,可享受乾淨清新的鮮空氣

溫度交換效率、焓交換效率 - 採用兩室法原理

溫度交換效率、焓交換效率其測試基準不同,產生的交換效率直曲線就會有所不同,ALASKA全熱交換器所採用的測試方法為兩室法原理所得

逆流式全熱引擎 設計

◆ 高效回收換氣能量值,提高熱交換效率
◆ 全熱引擎採六角形ABS框架設計,不易氧化腐蝕、阻塞
◆ 風道寬、無吸附性、能耐濕、透濕性高

全熱引擎 夾層薄片結構

室內空氣及室外空氣通過全熱交換引擎時,兩端不同溫度空氣會透過流動與熱傳導來交換溫度,同時水蒸氣因分壓差轉移水份,將高濕部位釋放出來進行濕度交換,讓室內汙濁空中的溫度、能量、氧分子與水分子傳遞給新鮮空氣,而其他有害物質則會被排室在外

安裝配置圖

在外氣進氣前端搭配空氣淨化箱,避免管道滋生細菌,維護主機順暢運轉、延長壽命。

◆ 風量:500 (m3/h),三段風速設計

◆ 多翼渦輪式扇葉,葉片尺寸:進氣24cm,換氣24cm

◆ 可清洗不織布濾網 (捕集效率重量法82%以上)

◆ 風量:650 (m3/h),三段風速設計

◆ 多翼渦輪式扇葉,葉片尺寸:進氣24.5cm,換氣24.5cm

◆ 可清洗不織布濾網 (捕集效率重量法82%以上)

◆ 風量:800 (m3/h),三段風速設計

◆ 多翼渦輪式扇葉,葉片尺寸:進氣24.5cm,換氣24.5cm

◆ 可清洗不織布濾網 (捕集效率重量法82%以上)

輕鬆切換 隨心鮮空氣

自主調整換氣模式,平衡室內溫度、濕度,維持室內好空氣

熱交換換氣模式

(夏季冷房、冬季暖房)

室內空調運轉的同時,全熱引擎可降低室外進氣的溫度,以較接近室溫方式進入室內,降低空調壓縮機負擔,如此,既不會讓舒適的溫度流失,也能夠節省空調的費用,更符合環保節能的綠建築標準

普通換氣模式

◆使用於春季與秋季,或是當室內外空氣溫度相差不大時,即可單純使用換氣功能

◆對於全年皆需全天候使用冷氣的設施,當室外溫度比室內溫度低時,亦可使用此功能來減輕空調的負擔

低噪靜音 節能環保

於夜晚使用「普通換氣」來降低室內溫度,可減低隔日空調初期運作使用負載外,運行噪音低至40分貝以下,靜享好眠

一進一排 才是真鮮氧

雙馬達設計,進氣、換氣單獨馬達,真正享受到活氧空氣,並能延長馬達壽命

鍍鋅鋼板機體

本體採用防銹性佳之鍍鋅板機殼,不易生鏽、氧化,室內潮濕也不怕

多元控制 適配各場所不同需求
※HEPA全熱交換器(VH-6288 / VC-7288A) 本身配有微電腦觸控面板可進行功能控制
風量模式說明



安裝前注意事項

◆ 對聲音敏感度較高者,主機建議安裝於走廊天花板處

◆ 須設置檢修口,以對全熱進行相關維護,檢修口下方勿堆放雜物

◆ 不可使用於廚房和浴室,請勿安裝於熱水器、高油煙、高濕度的地方

◆ 室外進氣口請設置於房屋四周空氣最好的地方

◆ 室外給風口與廢氣排風口請相隔1公尺以上

◆ 請專業人員進行全熱風管配置、裝設與電路等相關施工

◆ 搭配空氣淨化箱(非薄型全熱),可延長一般吊隱式全熱使用壽命,讓室內空間更潔淨


VH-6358系列
可搭配控制器
VH-6358
AL-4標準液晶控制器
(另購選配)
VH-6358
AL-2 液晶控制器
(另購選配)
VH-6358S
AL-7 偵測型控制器
(另購選配)
VH-6358S / SC2
AL-3 觸控顯示控制器
(另購選配)
功能規格表
電源220 V / 60 Hz
換氣功能熱交換換氣普通換氣
風量調節
消耗功率 (W)270255210270255210
電流 (A)1.241.180.951.241.180.95
機外靜壓 (mmAq)229.58.5229.58.5
風量 (m3/h)500500430500500430
噪音 (dBA)383735383735
溫度交換效率 (%)73 ~ 89
烚交換效率 (%)冷房60 ~ 70
暖房66 ~ 82
產品尺寸 (mm)1261 X 1035 X 326
葉片尺寸 (mm)進氣240 / 換氣240
出風口尺寸 (mm)Ø200 (8吋)
啟動電流 (A)2.4
重量 (kg)58
使用電源
220V / 60Hz
產品尺寸 (mm)
1261 X 1035 X 326
葉片尺寸(mm)
進氣240 / 換氣240
出風口尺寸(mm)
Ø200 (8吋)
啟動電流 (A)
2.4
馬達出力 (kw)
070 X 2
重量 (kg)
58
換氣功能
熱交換換氣
風量調節
消耗功率 (W)
270
255
210
電流 (A)
1.24
1.18
0.95
機外靜壓 (mmAq)
22
9.5
8.5
風量 (m3/h)
500
500
430
噪音 (dBA)
38
37
35
溫度交換效率 (%)
73 ~ 89
焓交換效率-冷房 (%)
60 ~ 70
焓交換效率-暖房 (%)
66 ~ 82
換氣功能
普通換氣
風量調節
消耗功率 (W)
270
255
210
電流 (A)
1.24
1.18
0.95
機外靜壓 (mmAq)
22
9.5
8.5
風量 (m3/h)
500
500
430
噪音 (dBA)
38
37
35
溫度交換效率 (%)
焓交換效率-冷房 (%)
焓交換效率-暖房 (%)
※全熱產品測試標準規範如下:
1. 消耗功率和電流是在標準風量下測量的數值。
2. 噪音值是在靜音室機體下方 1.5m 處測量。在實際條件下由於受環境影響,噪音值會大於所標的數值。
3. 噪音值是在機外靜壓為 0mmAq 時的測試值。安裝時由於靜壓(管損)的增加,噪音值會升高。
4. 給氣口噪音比機體噪音高約 8~12 (dBA),當給氣口安裝太接近機體時,機體運轉聲音可能會經由風管傳出,造成給氣口噪音值大幅增加,越大風量的機型,影響更顯著。

※安裝於極需安靜的環境,如教室、圖書館,需進行隔音工程處理,請考慮以下對策進行改善:
◇ 機體給氣口安裝消音箱、消音風管。
◇ 阻斷聲音傳導,於音源處包覆隔音材。
◇ 天花板使用高隔音效果之材料。
◇ 分散給氣口位置。
◇ 重新考慮機體安裝位置。
全熱綜合性能曲線表
外觀尺寸圖 (單位:mm)



VH-6368系列
可搭配控制器
VH-6368
AL-4標準液晶控制器
(另購選配)
VH-6368
AL-2 液晶控制器
(另購選配)
VH-6368S
AL-7 偵測型控制器
(另購選配)
VH-6368S / SC2
AL-3 觸控顯示控制器
(另購選配)
功能規格表
電源220 V / 60 Hz
換氣功能熱交換換氣普通換氣
風量調節
消耗功率 (W)410310195410310195
電流 (A)1.91.40.91.91.40.9
機外靜壓 (mmAq)197.53197.53
風量 (m3/h)650650500650650500
噪音 (dBA)403836403836
溫度交換效率 (%)77 ~ 88
烚交換效率 (%)冷房61 ~ 68
暖房69 ~ 80
產品尺寸 (mm)1510 X 1013 X 398
葉片尺寸 (mm)進氣245 / 換氣245
出風口尺寸 (mm)Ø200 (8吋)
啟動電流 (A)3.7
重量 (kg)72
使用電源
220V / 60Hz
產品尺寸 (mm)
1510 X 1013 X 398
葉片尺寸(mm)
進氣245 / 換氣245
出風口尺寸(mm)
Ø200 (8吋)
啟動電流 (A)
3.7
馬達出力 (kw)
0.120 X 2
重量 (kg)
72
換氣功能
熱交換換氣
風量調節
消耗功率 (W)
410
310
195
電流 (A)
1.9
1.4
0.9
機外靜壓 (mmAq)
19
7.5
3
風量 (m3/h)
650
650
500
噪音 (dBA)
40
38
36
溫度交換效率 (%)
77 ~ 88
焓交換效率-冷房 (%)
61 ~ 68
焓交換效率-暖房 (%)
69 ~ 80
換氣功能
普通換氣
風量調節
消耗功率 (W)
410
310
195
電流 (A)
1.9
1.4
0.9
機外靜壓 (mmAq)
19
7.5
3
風量 (m3/h)
650
650
500
噪音 (dBA)
40
38
36
溫度交換效率 (%)
焓交換效率-冷房 (%)
焓交換效率-暖房 (%)
※全熱產品測試標準規範如下:
1. 消耗功率和電流是在標準風量下測量的數值。
2. 噪音值是在靜音室機體下方 1.5m 處測量。在實際條件下由於受環境影響,噪音值會大於所標的數值。
3. 噪音值是在機外靜壓為 0mmAq 時的測試值。安裝時由於靜壓(管損)的增加,噪音值會升高。
4. 給氣口噪音比機體噪音高約 8~12 (dBA),當給氣口安裝太接近機體時,機體運轉聲音可能會經由風管傳出,造成給氣口噪音值大幅增加,越大風量的機型,影響更顯著。

※安裝於極需安靜的環境,如教室、圖書館,需進行隔音工程處理,請考慮以下對策進行改善:
◇ 機體給氣口安裝消音箱、消音風管。
◇ 阻斷聲音傳導,於音源處包覆隔音材。
◇ 天花板使用高隔音效果之材料。
◇ 分散給氣口位置。
◇ 重新考慮機體安裝位置。
全熱綜合性能曲線表
外觀尺寸圖 (單位:mm)



VH-6388系列
可搭配控制器
VH-6388
AL-4標準液晶控制器
(另購選配)
VH-6388
AL-2 液晶控制器
(另購選配)
VH-6388S
AL-7 偵測型控制器
(另購選配)
VH-6388S / SC2
AL-3 觸控顯示控制器
(另購選配)
功能規格表
電源220 V / 60 Hz
換氣功能熱交換換氣普通換氣
風量調節
消耗功率 (W)450430400450430400
電流 (A)2.11.91.72.11.91.7
機外靜壓 (mmAq)14431443
風量 (m3/h)800800690800800690
噪音 (dBA)424038424038
溫度交換效率 (%)74 ~ 85
烚交換效率 (%)冷房60 ~ 68
暖房68 ~ 77
產品尺寸 (mm)1496 X 1013 X 398
葉片尺寸 (mm)進氣245 / 換氣245
出風口尺寸 (mm)Ø250 (10吋)
啟動電流 (A)3.9
重量 (kg)74
使用電源
220V / 60Hz
產品尺寸 (mm)
1496 X 1013 X 398
葉片尺寸(mm)
進氣245 / 換氣245
出風口尺寸(mm)
Ø250 (10吋)
啟動電流 (A)
3.9
馬達出力 (kw)
0.145 X 2
重量 (kg)
74
換氣功能
熱交換換氣
風量調節
消耗功率 (W)
450
430
400
電流 (A)
2.1
1.9
1.7
機外靜壓 (mmAq)
14
4
3
風量 (m3/h)
800
800
690
噪音 (dBA)
42
40
38
溫度交換效率 (%)
74 ~ 85
焓交換效率-冷房 (%)
60 ~ 68
焓交換效率-暖房 (%)
68 ~ 77
換氣功能
普通換氣
風量調節
消耗功率 (W)
450
430
400
電流 (A)
2.1
1.9
1.7
機外靜壓 (mmAq)
14
4
3
風量 (m3/h)
800
800
690
噪音 (dBA)
42
40
38
溫度交換效率 (%)
焓交換效率-冷房 (%)
焓交換效率-暖房 (%)
※全熱產品測試標準規範如下:
1. 消耗功率和電流是在標準風量下測量的數值。
2. 噪音值是在靜音室機體下方 1.5m 處測量。在實際條件下由於受環境影響,噪音值會大於所標的數值。
3. 噪音值是在機外靜壓為 0mmAq 時的測試值。安裝時由於靜壓(管損)的增加,噪音值會升高。
4. 給氣口噪音比機體噪音高約 8~12 (dBA),當給氣口安裝太接近機體時,機體運轉聲音可能會經由風管傳出,造成給氣口噪音值大幅增加,越大風量的機型,影響更顯著。

※安裝於極需安靜的環境,如教室、圖書館,需進行隔音工程處理,請考慮以下對策進行改善:
◇ 機體給氣口安裝消音箱、消音風管。
◇ 阻斷聲音傳導,於音源處包覆隔音材。
◇ 天花板使用高隔音效果之材料。
◇ 分散給氣口位置。
◇ 重新考慮機體安裝位置。
全熱綜合性能曲線表

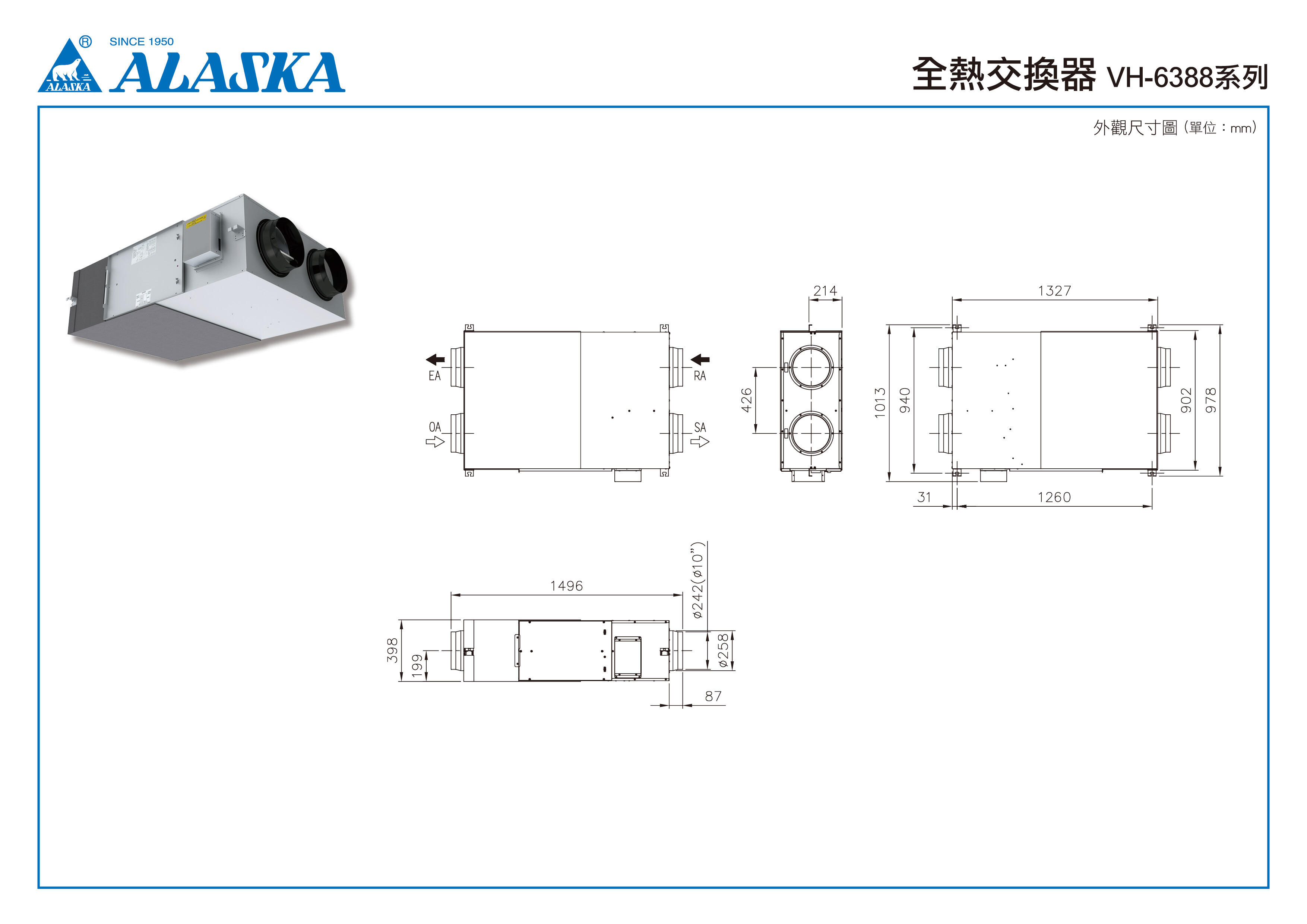

外觀尺寸圖 (單位:mm)
