VS9358系列

直吹式全熱交換器



全熱交換器導入過濾後含氧新鮮空氣,不必開窗也能達到自然通風效果,並透過排氣,將室內污染源排出室外,提升室內空氣品質;通過全熱引擎,有效節能降低空調負載,平衡室內溫度及濕度

緊閉門窗 開啟冷氣 以為空氣就新鮮了嗎?

現代人一天有八成以上的時間待在室內,雖然整天開空調,吸的卻是門窗緊閉下,換氣量嚴重不足的循環廢氣。在二氧化碳濃度增加下,室內待的越久空氣也就越汙濁,死氣沉沉,導致頭腦昏昏,也造成工作效率、居家品質及身體健康均亮起危險紅燈

為了良好的冷氣效果,犧牲了”換氣”,原因是空調與換氣成反比效果

24H全屋含氧 隨心所欲 暢享呼吸

全熱交換器是辦公室、會議室、家庭等場所,與空調搭配的空氣換新設備。
以兩大獨立風道的設計,引進戶外新鮮空氣,並同時將室內汙濁空氣排出戶外,在換氣的過程中,將60%~73%以上的冷(暖)氣保留在室內。

全熱交換技術 溫度交換效率80%以上

室內外溫差越大,全熱交換器轉換效率越高,當全熱交換器將室內排出的混濁空氣,與吸入的室外含氧空氣,於機器內部之全熱交換引擎,進行溫度、濕度交換,可防止室溫急遽變化,有效節約空調費用

溫度交換效率、焓交換效率 - 採用兩室法原理

溫度交換效率、焓交換效率其測試基準不同,產生的交換效率直曲線就會有所不同,ALASKA全熱交換器所採用的測試方法為兩室法原理所得

逆流式全熱引擎 設計

◆ 高效回收換氣能量值,提高熱交換效率
◆ 全熱引擎採六角形ABS框架設計,不易氧化腐蝕、阻塞
◆ 風道寬、無吸附性、能耐濕、透濕性高

全熱引擎 夾層薄片結構

室內空氣及室外空氣通過全熱交換引擎時,兩端不同溫度空氣會透過流動與熱傳導來交換溫度,同時水蒸氣因分壓差轉移水份,將高濕部位釋放出來進行濕度交換,讓室內汙濁空中的溫度、能量、氧分子與水分子傳遞給新鮮空氣,而其他有害物質則會被排室在外

安裝配置圖

安裝機體時,位置靠近窗戶為最佳。

◆ 風量:500 (m3/h)

◆ 多翼渦輪式扇葉,葉片尺寸:進氣24cm,換氣24cm

◆ 即裝即用,最快速!無須規劃室內風管網路系統,大幅降低裝設成本

◆ 少了風管系統,可大幅增加樓地板間可使用的空間高度

◆ 可欲調整設置位置,只要拆卸後重新安裝至新的位置即可使用,最具機動性

◆ 發生地震時對於人身安全發生影響的可能性最小,最安全

快速安裝

即裝即用,即時又方便,最快速,且無須規劃與舖設室內風管網路系統,免除了規劃、施工、風管材料、天花板工事、其他燈光工事衝突等工作與成本,大幅降低裝設全熱交換器的成本,最經濟

機動調整

日後因應室內格局的改變或欲調整設置位置,只要拆卸後重新安裝至新的位置即可使用,最具機動性

保養便利

少了風管系統,可大幅增加樓地板間可使用的空間高度,具有開闊、無壓迫感優點外,少了遮蔽用的天花板,保養起來更為方便省事

使用空間示意
教室
圖書室
辦公室

輕鬆切換 隨心鮮空氣

自主調整換氣模式,平衡室內溫度、濕度,維持室內好空氣

熱交換換氣模式

(夏季冷房、冬季暖房)

室內空調運轉的同時,全熱引擎可降低室外進氣的溫度,以較接近室溫方式進入室內,降低空調壓縮機負擔,如此,既不會讓舒適的溫度流失,也能夠節省空調的費用,更符合環保節能的綠建築標準

多元控制 適配各場所不同需求
※HEPA全熱交換器(VH-6288 / VC-7288A) 本身配有微電腦觸控面板可進行功能控制
風量模式說明



安裝前注意事項

◆ 對聲音敏感度較高者,主機建議安裝於走廊天花板處

◆ 須設置檢修口,以對全熱進行相關維護,檢修口下方勿堆放雜物

◆ 不可使用於廚房和浴室,請勿安裝於熱水器、高油煙、高濕度的地方

◆ 室外進氣口請設置於房屋四周空氣最好的地方

◆ 室外給風口與廢氣排風口請相隔1公尺以上

◆ 請專業人員進行全熱風管配置、裝設與電路等相關施工

◆ 搭配空氣淨化箱(非薄型全熱),可延長一般吊隱式全熱使用壽命,讓室內空間更潔淨


可搭配控制器
VS-9358

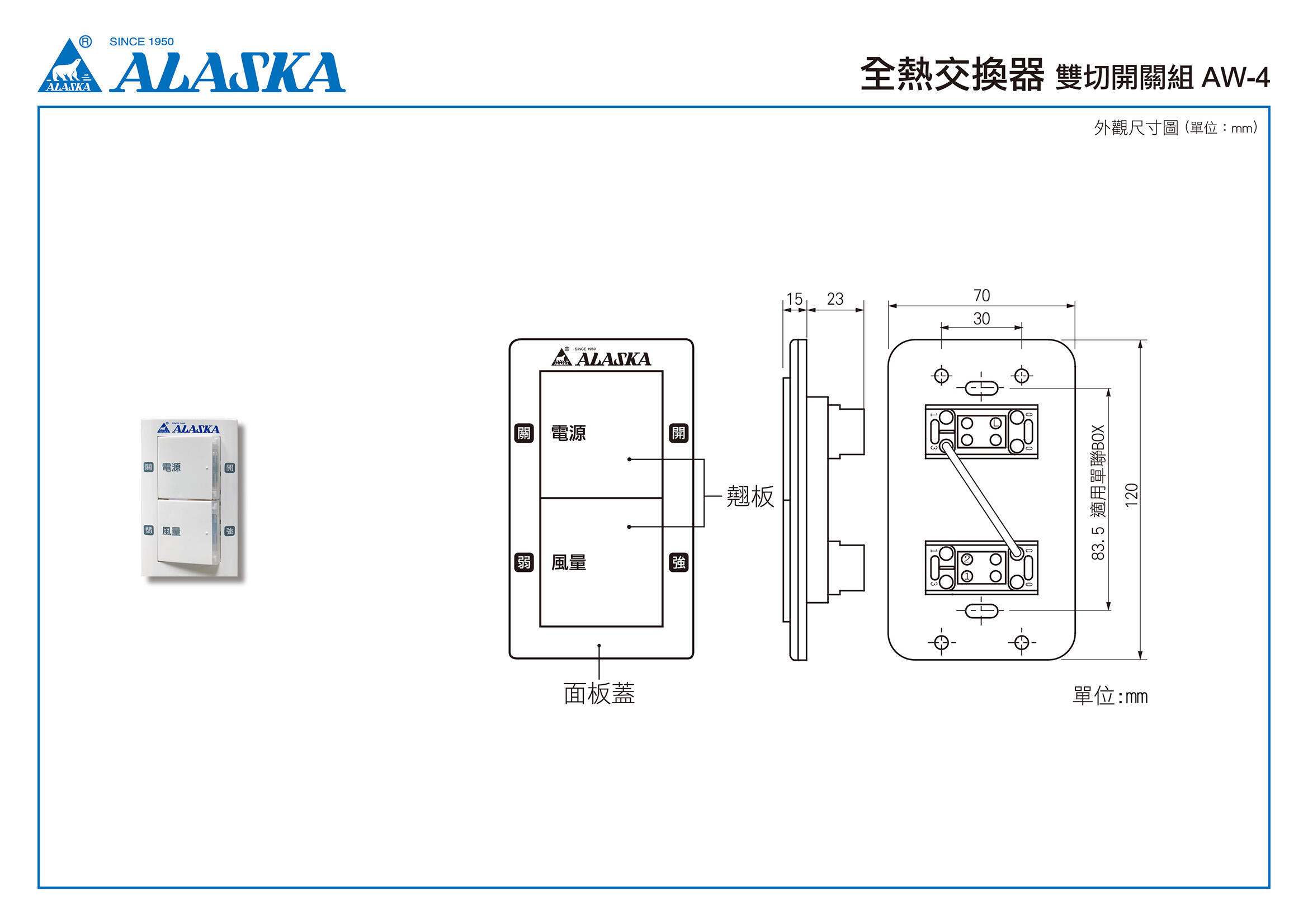

AW-4雙切開關
(另購選配)
VS-9358

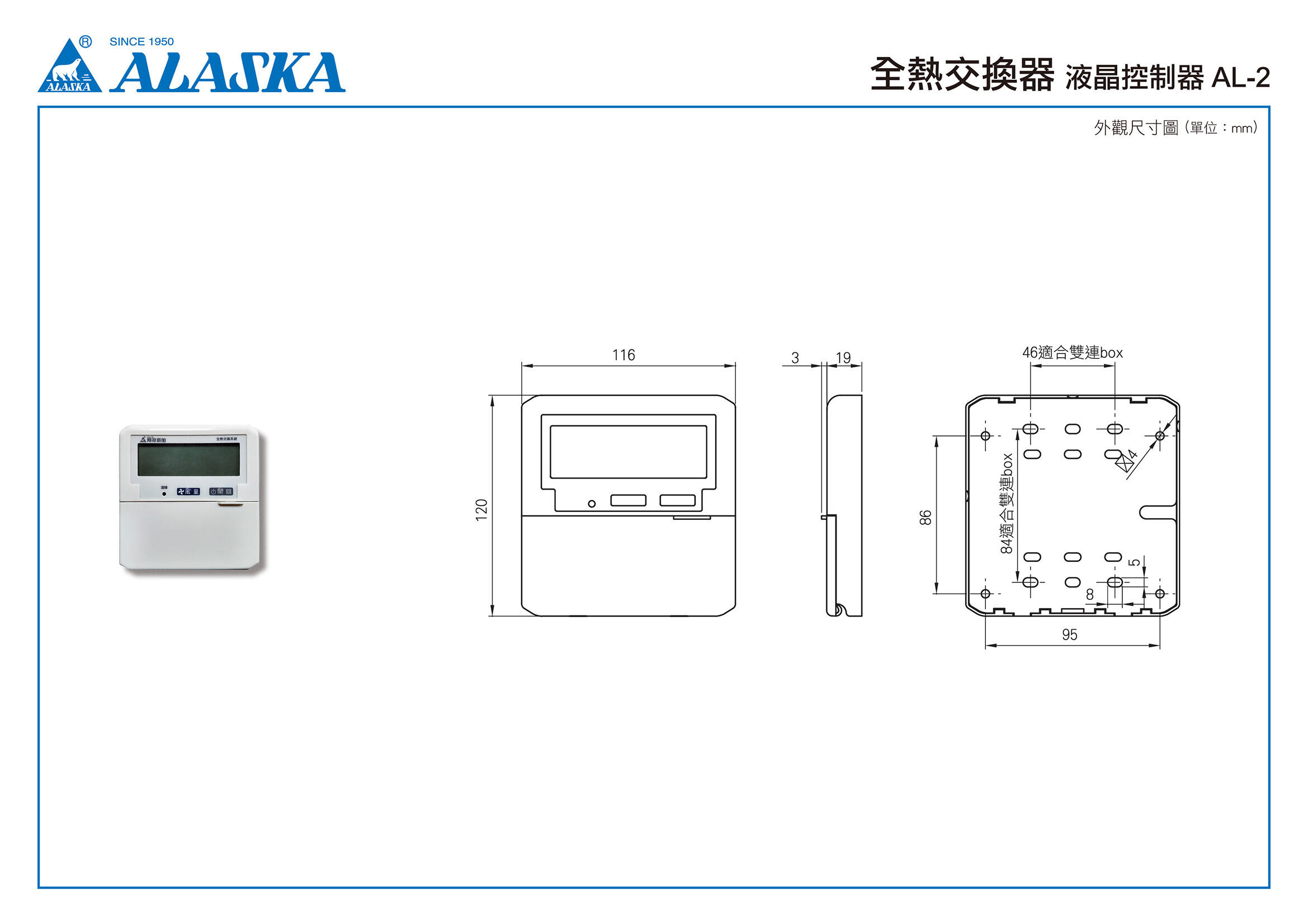

AL-2 液晶控制器
(另購選配)
VS-9358SC2

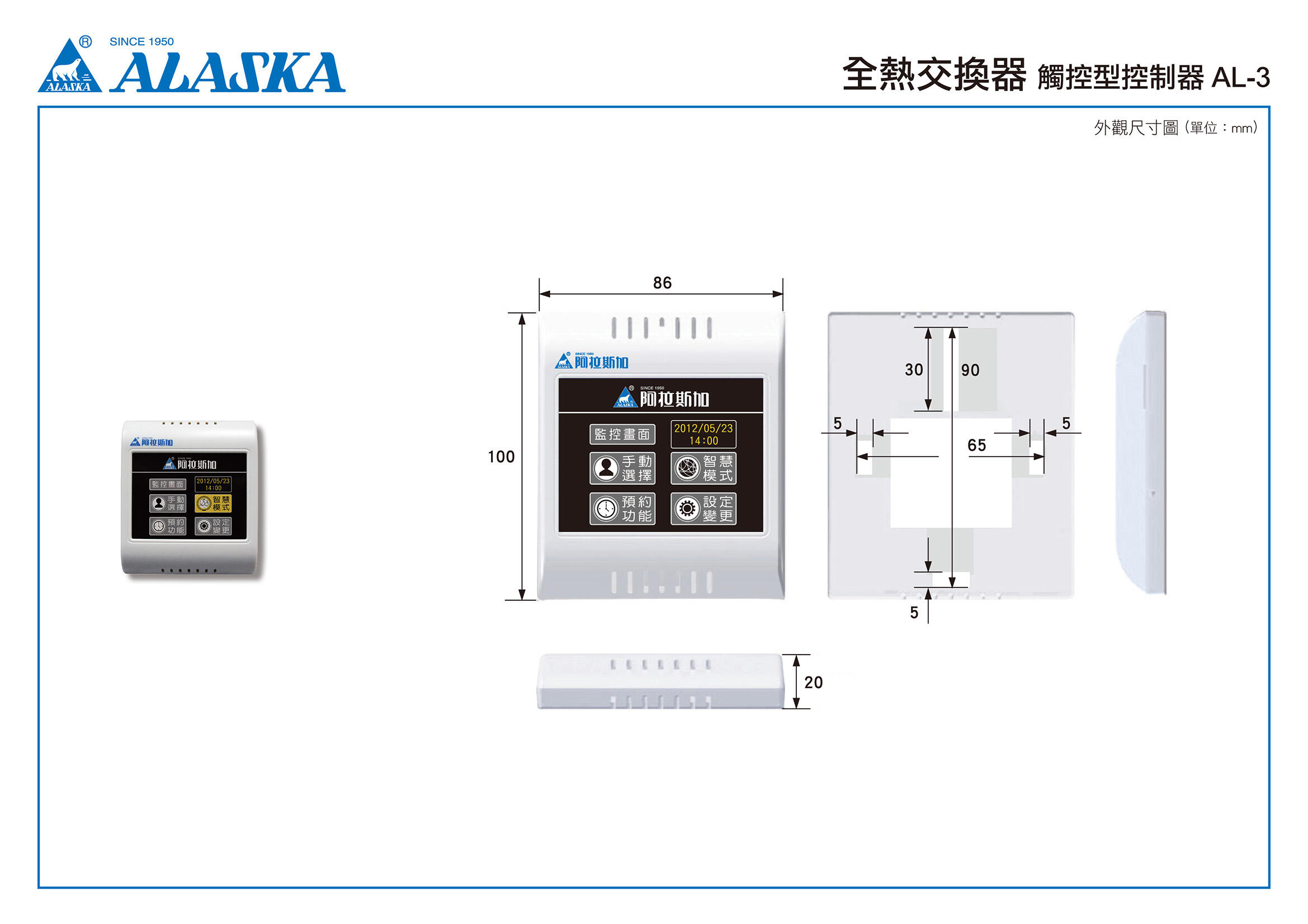

AL-3觸控顯示控制器
(另購選配)
功能規格表
電源220 V / 60 Hz
換氣功能熱交換換氣
風量調節
消耗功率 (W)270185145
電流 (A)1.240.860.64
機外靜壓 (mmAq)6.564
風量 (m3/h)500350300
噪音 (dBA)504440
溫度交換效率 (%)70 ~ 83
烚交換效率 (%)冷房58 ~ 70
暖房64 ~ 80
產品尺寸 (mm)985 X 940 X 303
葉片尺寸 (mm)進氣240 / 換氣240
出風口尺寸 (mm)Ø200 (8吋)
啟動電流 (A)1.6
重量 (kg)53
使用電源
220V / 60Hz
產品尺寸 (mm)
985 X 940 X 303
葉片尺寸 (mm)
進氣240 / 換氣240
出風口尺寸 (mm)
Ø200 (8吋)
啟動電流 (A)
1.6
馬達出力 (kw)
070 X 2
重量 (kg)
53
換氣功能
熱交換換氣
風量調節
消耗功率 (W)
270
185
145
電流 (A)
1.24
0.86
0.64
機外靜壓 (mmAq)
6.5
6
4
風量 (m3/h)
500
350
300
噪音 (dBA)
50
44
40
溫度交換效率 (%)
70 ~ 83
焓交換效率-冷房 (%)
58 ~ 70
焓交換效率-暖房 (%)
64 ~ 80
※全熱產品測試標準規範如下:
1. 消耗功率和電流是在標準風量下測量的數值。
2. 噪音值是在靜音室機體下方 1.5m 處測量。在實際條件下由於受環境影響,噪音值會大於所標的數值。
3. 噪音值是在機外靜壓為 0mmAq 時的測試值。安裝時由於靜壓(管損)的增加,噪音值會升高。
4. 給氣口噪音比機體噪音高約 8~12 (dBA),當給氣口安裝太接近機體時,機體運轉聲音可能會經由風管傳出,造成給氣口噪音值大幅增加,越大風量的機型,影響更顯著。

※安裝於極需安靜的環境,如教室、圖書館,需進行隔音工程處理,請考慮以下對策進行改善:
◇ 機體給氣口安裝消音箱、消音風管。
◇ 阻斷聲音傳導,於音源處包覆隔音材。
◇ 天花板使用高隔音效果之材料。
◇ 分散給氣口位置。
◇ 重新考慮機體安裝位置。
全熱綜合性能曲線表

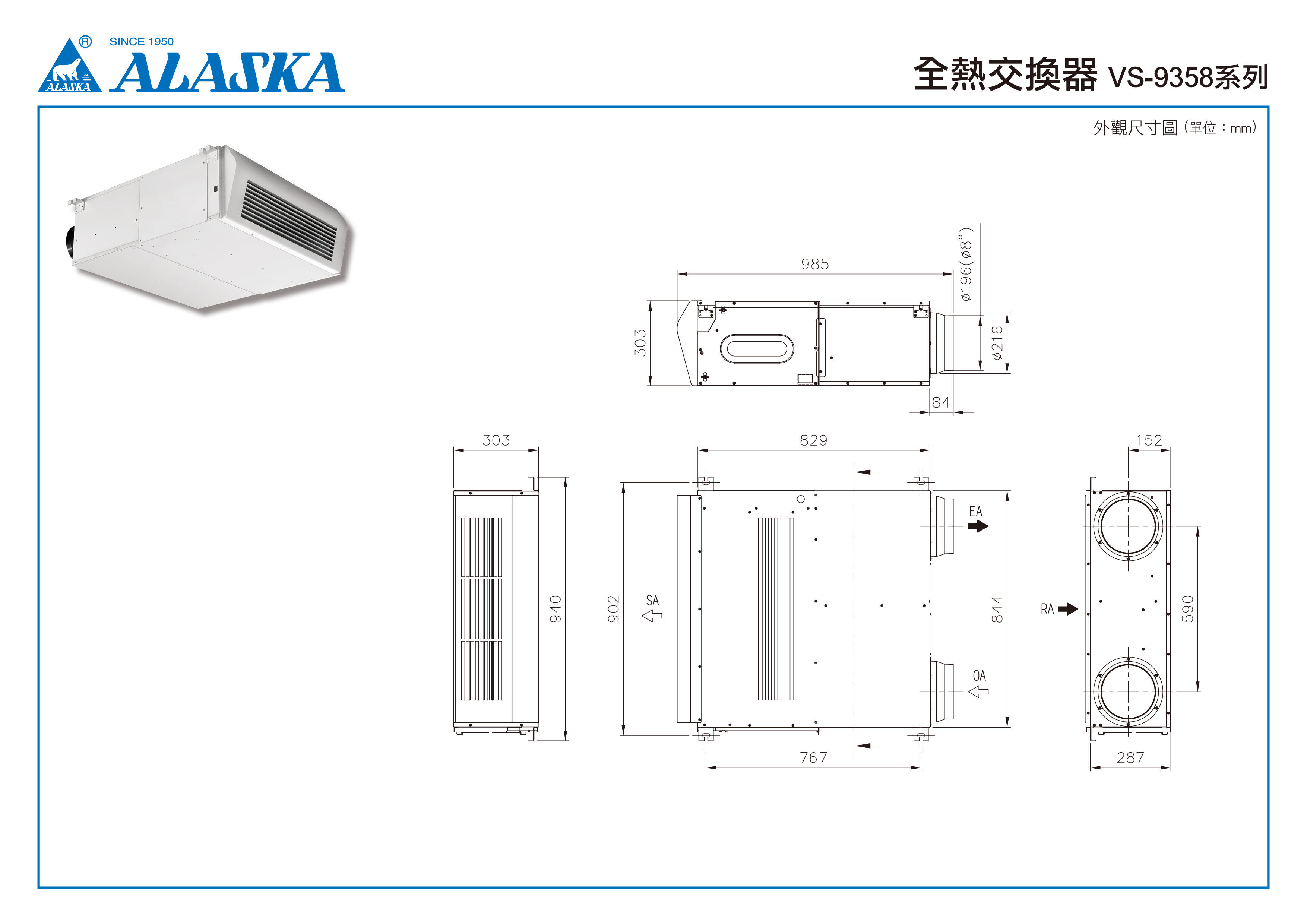

外觀尺寸圖 (單位:mm)
