ITA系列

產業用增壓扇



產業用增壓扇透過本身多風道與獨家特殊扇葉設計,能將強力風柱傳送至30M以上,而且聲音也出奇地安靜,打破風強必吵的定律,帶來的效益改善,優於市面所有機種,本系列備有農牧與廠房、倉庫與營業場所使用,可依照遇到的問題,進行空氣循環、消除熱氣蓄積、排出高溫熱氣,有效控制良好環境溫度,創造鮮活舒適的好環境。

◆ 三環風道
三環式風道設計,大幅增加入風面積,將氣流輕鬆傳遞30公尺以上。

◆ 漩渦面罩
保持風量集中吹送,超遠距傳遞,風速0.3m/s最遠達52m。

◆ 不鏽鋼支架
專門為嚴苛的農業、畜牧環境設計,選用SUS 304更具備耐腐蝕、耐化學的特性。

◆ 特殊扇葉
獨特倍力曲面扇葉設計,與同級產品相比,噪音更小、風量更大。

◆ 馬達性能
馬達經IP55試驗(內部無進水及粉塵情形),並通過鹽霧測試,防鏽能力佳。

系列一 農牧用 / 吊式

葉片尺寸:14吋~20吋

本身配有SUS 304不鏽鋼支架,可以克服高濕、高汙染環境,適切的安裝吊掛於養豬、雞場、蘭花園、溫室等環境,進行中繼、溫度控制、排熱、循環空氣等運作。

系列二 一般環境用 / 吊式

葉片尺寸:10吋~14吋

適用於一般正常環境,例如廠房、產線、倉庫、停車場、各式營業場所,進行中繼、排熱、循環空氣等相關改善。

系列三 一般環境用 / 立式

葉片尺寸:10吋~14吋

放置於地版,可依使用情況,隨意移動機體位置,進行排熱、除溼、循環空氣等動作,14吋(ITA-14AS)附有省力滑輪,10吋(ITA-10AS)則無。

三環風道 風大安靜

強力遠距的風柱,有效解決各種空氣問題,如果進行多台配置,可以形成一個完整通風系統。

增加空氣循環

緩解熱氣蓄積上方

強制排出熱氣

風速分佈與送風距離

風速分佈與送風距離是於體育館(無風環境)測得數據,實際數值因安裝方式及使用環境而異。

ITA-20G1 / ITA-20G3

ITA-10G1 / ITA-10L

ITA-10AS

ITA-14G1 / ITA-14G3 / ITA-14L

ITA-14AS

依各場所需求可調整安裝方式

農牧用與一般用吊式機種,其仰角可前後各45度,而吊掛方式依場地需求,擁有五種便捷安裝方式。
※U型螺栓、螺桿、鍊環等固定配件為客戶自行選購品,生鏽掉落時會造成危險,建議使用鍍鋅或不鏽鋼材質。
※電源線朝下安裝,防止水氣沿線材流入電機中,造成機體故障、損壞。

立式安裝
吊式安裝
橫式安裝
鍊環安裝
H型鋼安裝



豬舍安裝實例



蘭花園安裝實例



倉庫安裝實例
產業用增壓扇 專屬配件

防火布風管

搭配產業增壓扇(ITA-10G1、ITA-10L、ITA-14G1、ITA-14G3、ITA-14L)使用,讓風依規畫配置傳送,快速形成完整通風系統,讓風量給氣均勻。

◆ 布風管相較於其他材質的安裝程序,少了20%的時間,非常簡單好上手。

◆ 能利用洗衣機清洗,也可以用不含氯的消毒劑進行消毒。

◆ 紡織纖維料的材質通過檢驗中心認證,可耐高溫防止燃燒現象的發生。

安裝實例:適用安裝於溫室、雞舍、豬舍、廠房、倉庫、停車場。

可調式掛架 AITA-20BS

ITA-20本身無附加掛架,如場地需要,可另行加購可調式掛架,該掛架同樣專門為嚴苛的農業、畜牧環境設計,選用SUS 304更具備耐腐蝕、耐化學的特性。

增壓扇懸臂支架 AITA-W101 / AITA-W141

10吋與14吋農牧用與一般用吊式機種皆可使用,讓此兩系列增壓扇於安裝後,可再機動進行方向與角度上的調整。


ITA-10G1
功能規格表
類型電源轉速消耗功率(w)起動電流(A)電流(A)噪音值(dBA)標稱風量(m3/h)葉片尺寸(mm)重量(kg)
吊式、農牧用單相220V
60Hz
單速540.70.3483500250 (10吋)6
類型
吊式、農牧用
使用電源
單相220V 60Hz
葉片尺寸 (mm)
250 (10吋)
重量 (kg)
6
轉速
單速
起動電流 (A)
0.7
電流 (A)
0.3
消耗功率 (W)
54
噪音 (dBA)
48
標稱風量 (m3/h)
3500
※新型專利號碼:M584862、M590196。
※噪音值為機體前方45°角1.5m測得之數值,在實際條件下由於受環境影響,噪音值會大於所標的數值。風量依據CNS 547標準測得數值。

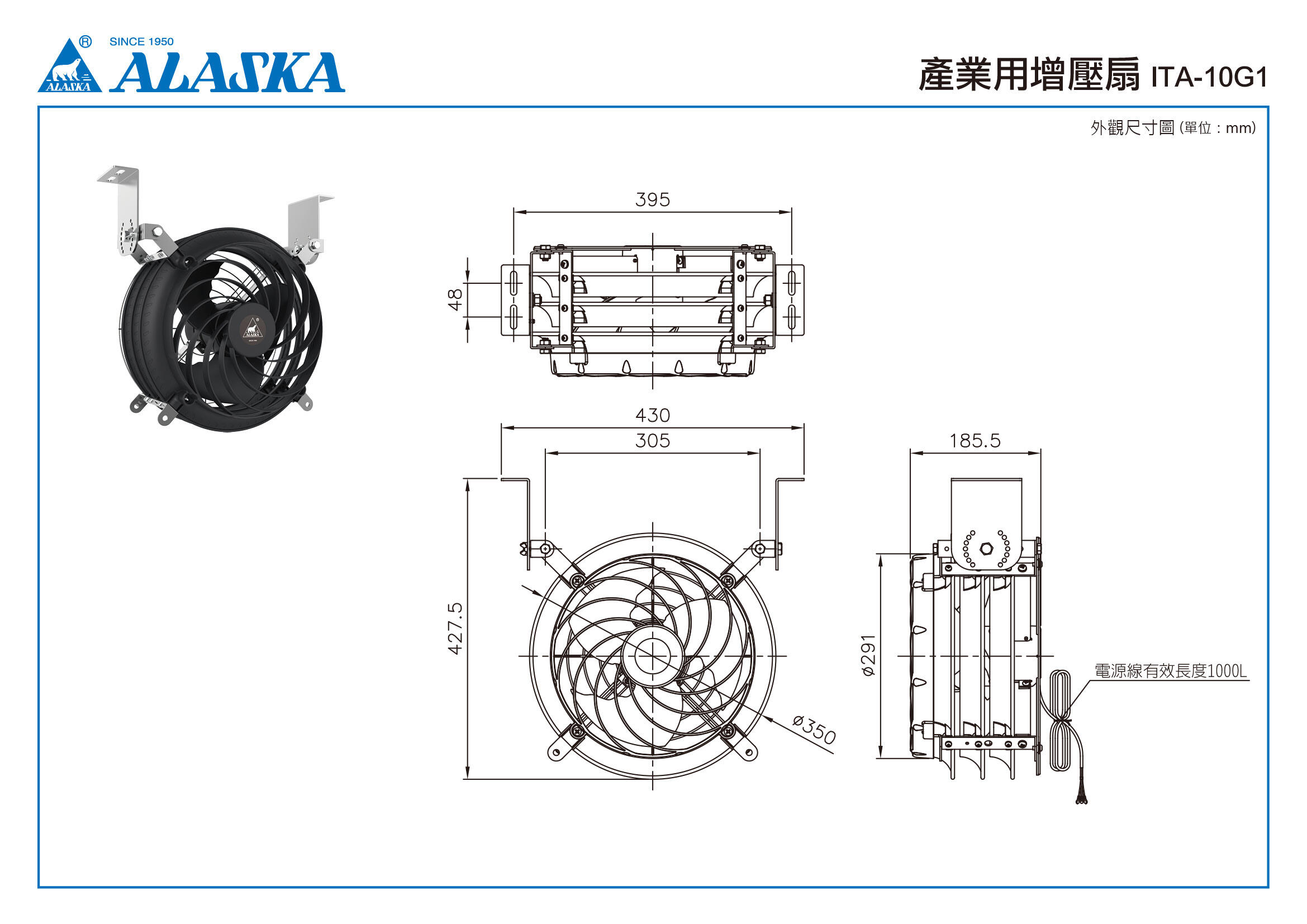

外觀尺寸圖 (單位:mm)
風速分佈與送風距離
※風速分佈與送風距離是在體育館(無風環境)測得數據,為高速之測量值,實際數值因安裝方式及使用環境而異。
另購選配

防火布風管套件
增壓扇懸臂支架




ITA-14G1
功能規格表
類型電源轉速消耗功率(w)起動電流(A)電流(A)噪音值(dBA)標稱風量(m3/h)葉片尺寸(mm)重量(kg)
吊式、農牧用單相220V
60Hz
單速1501.70.68576300350 (14吋)8.5
類型
吊式、農牧用
使用電源
單相220V 60Hz
葉片尺寸 (mm)
350 (14吋)
重量 (kg)
8.5
轉速
單速
起動電流 (A)
1.7
電流 (A)
0.68
消耗功率 (W)
150
噪音 (dBA)
57
標稱風量 (m3/h)
6300
※新型專利號碼:M584862、M590196。
※噪音值為機體前方45°角1.5m測得之數值,在實際條件下由於受環境影響,噪音值會大於所標的數值。風量依據CNS 547標準測得數值。
外觀尺寸圖 (單位:mm)
風速分佈與送風距離
※風速分佈與送風距離是在體育館(無風環境)測得數據,為高速之測量值,實際數值因安裝方式及使用環境而異。
另購選配

防火布風管套件
增壓扇懸臂支架




ITA-14G3
功能規格表
類型電源轉速消耗功率(w)起動電流(A)電流(A)噪音值(dBA)標稱風量(m3/h)葉片尺寸(mm)重量(kg)
吊式、農牧用三相220V
60Hz
單速1552.30.65576500350 (14吋)7.9
類型
吊式、農牧用
使用電源
三相220V 60Hz
葉片尺寸 (mm)
350 (14吋)
重量 (kg)
7.9
轉速
單速
起動電流 (A)
2.3
電流 (A)
0.65
消耗功率 (W)
155
噪音 (dBA)
57
標稱風量 (m3/h)
6500
※新型專利號碼:M584862、M590196。
※噪音值為機體前方45°角1.5m測得之數值,在實際條件下由於受環境影響,噪音值會大於所標的數值。風量依據CNS 547標準測得數值。
外觀尺寸圖 (單位:mm)
風速分佈與送風距離
※風速分佈與送風距離是在體育館(無風環境)測得數據,為高速之測量值,實際數值因安裝方式及使用環境而異。
另購選配

防火布風管套件
增壓扇懸臂支架




ITA-20G1
功能規格表
類型電源轉速消耗功率(w)起動電流(A)電流(A)噪音值(dBA)標稱風量(m3/h)葉片尺寸(mm)重量(kg)
吊式、農牧用單相220V
60Hz
單速4503.52.156315000500 (20吋)19
類型
吊式、農牧用
使用電源
單相220V 60Hz
葉片尺寸 (mm)
500 (20吋)
重量 (kg)
19
轉速
單速
起動電流 (A)
3.5
電流 (A)
2.15
消耗功率 (W)
450
噪音 (dBA)
63
標稱風量 (m3/h)
15000
※新型專利號碼:M584862、M590196。
※噪音值為機體前方45°角1.5m測得之數值,在實際條件下由於受環境影響,噪音值會大於所標的數值。風量依據CNS 547標準測得數值。

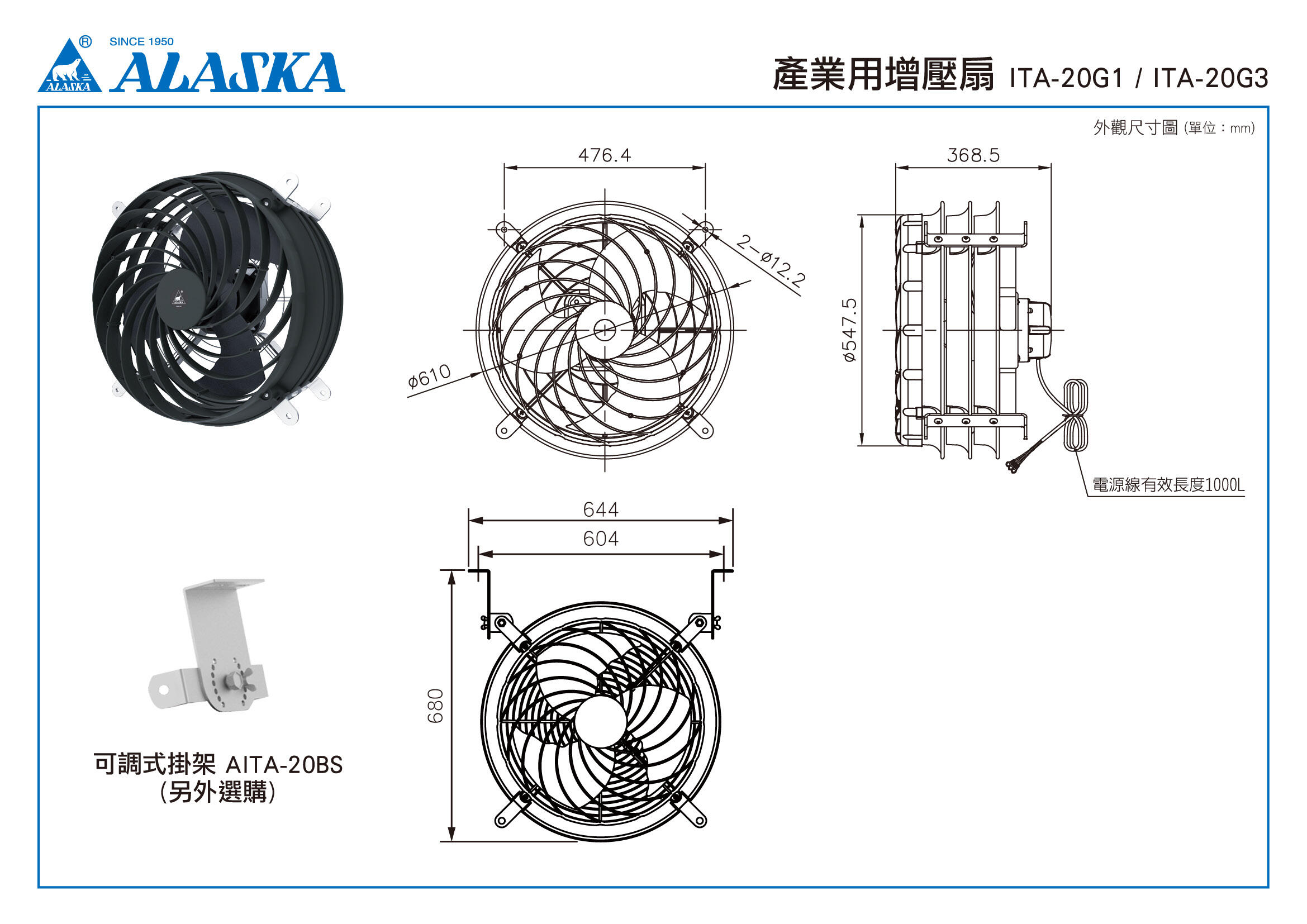

外觀尺寸圖 (單位:mm)
風速分佈與送風距離
※風速分佈與送風距離是在體育館(無風環境)測得數據,為高速之測量值,實際數值因安裝方式及使用環境而異。
另購選配


可調式掛架





ITA-20G3
功能規格表
類型電源轉速消耗功率(w)起動電流(A)電流(A)噪音值(dBA)標稱風量(m3/h)葉片尺寸(mm)重量(kg)
吊式、農牧用三相220V
60Hz
單速4504.71.56315000500 (20吋)19
類型
吊式、農牧用
使用電源
三相220V 60Hz
葉片尺寸 (mm)
500 (20吋)
重量 (kg)
19
轉速
單速
起動電流 (A)
4.7
電流 (A)
1.5
消耗功率 (W)
450
噪音 (dBA)
63
標稱風量 (m3/h)
15000
※新型專利號碼:M584862、M590196。
※噪音值為機體前方45°角1.5m測得之數值,在實際條件下由於受環境影響,噪音值會大於所標的數值。風量依據CNS 547標準測得數值。
外觀尺寸圖 (單位:mm)
風速分佈與送風距離
※風速分佈與送風距離是在體育館(無風環境)測得數據,為高速之測量值,實際數值因安裝方式及使用環境而異。
另購選配


可調式掛架





ITA-10L
功能規格表
類型電源轉速消耗功率(w)起動電流(A)電流(A)噪音值(dBA)標稱風量(m3/h)葉片尺寸(mm)重量(kg)
吊式單相110V
60Hz
強速531.20.5483500250 (10吋)5.2
弱速300.50.3422800
類型
吊式
使用電源
單相110V 60Hz
葉片尺寸 (mm)
250 (10吋)
重量 (kg)
5.2
轉速
強速
弱速
消耗功率 (W)
53
30
起動電流 (A)
1.2
0.5
電流 (A)
0.5
0.3
噪音 (dBA)
48
42
標稱風量 (m3/h)
3500
2800
※新型專利號碼:M584862、M590196。
※噪音值為機體前方45°角1.5m測得之數值,在實際條件下由於受環境影響,噪音值會大於所標的數值。風量依據CNS 547標準測得數值。
外觀尺寸圖 (單位:mm)
風速分佈與送風距離
※風速分佈與送風距離是在體育館(無風環境)測得數據,為高速之測量值,實際數值因安裝方式及使用環境而異。
另購選配

防火布風管套件
增壓扇懸臂支架




ITA-14L
功能規格表
類型電源轉速消耗功率(w)起動電流(A)電流(A)噪音值(dBA)標稱風量(m3/h)葉片尺寸(mm)重量(kg)
吊式單相110V
60Hz
強速1704.31.6576500350 (14吋)8
弱速1351.91.3525500
類型
吊式
使用電源
單相110V 60Hz
葉片尺寸 (mm)
350 (14吋)
重量 (kg)
8
轉速
強速
弱速
消耗功率 (W)
170
135
起動電流 (A)
4.3
1.9
電流 (A)
1.6
1.3
噪音 (dBA)
57
52
標稱風量 (m3/h)
6500
5500
※新型專利號碼:M584862、M590196。
※噪音值為機體前方45°角1.5m測得之數值,在實際條件下由於受環境影響,噪音值會大於所標的數值。風量依據CNS 547標準測得數值。

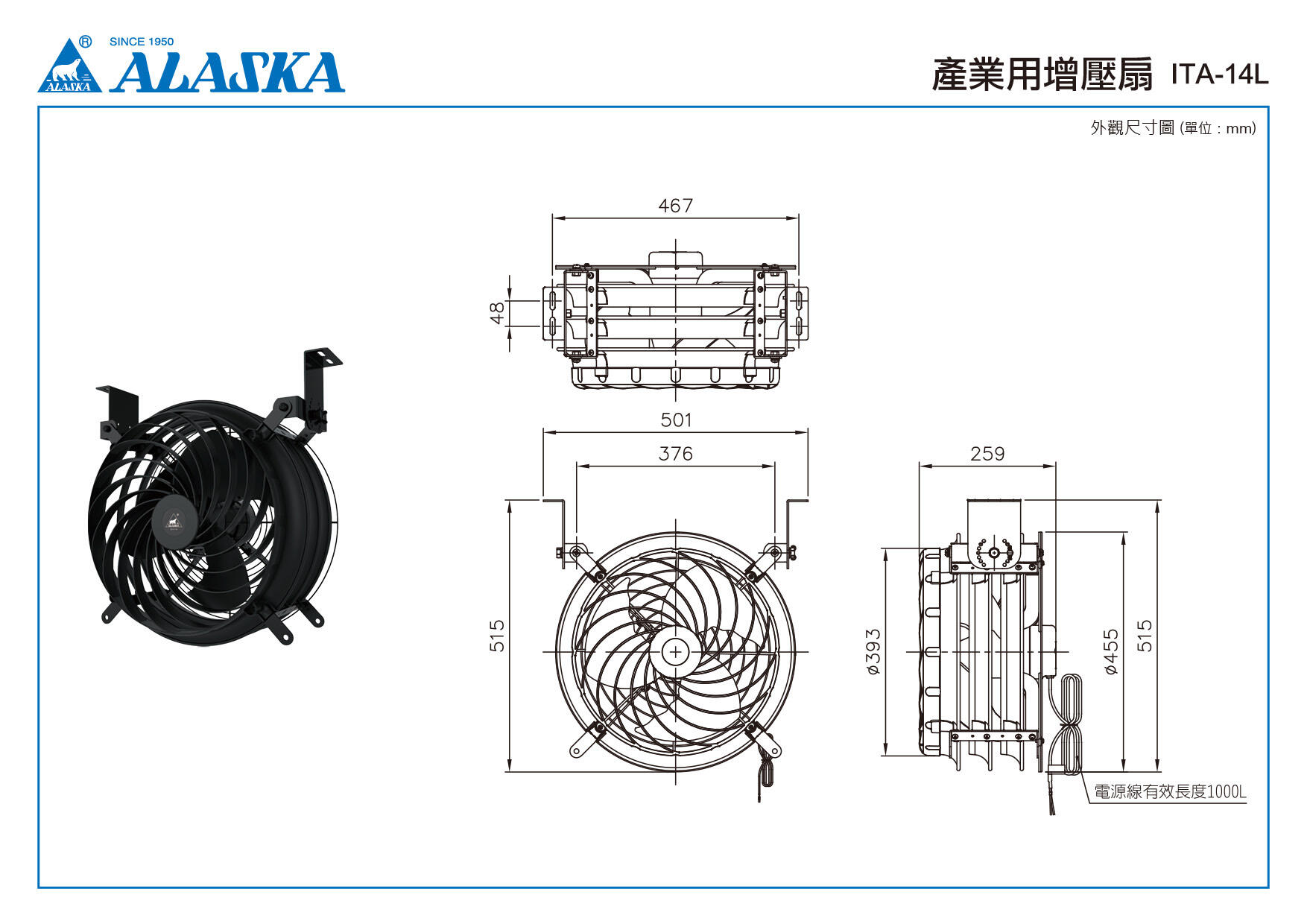

外觀尺寸圖 (單位:mm)
風速分佈與送風距離
※風速分佈與送風距離是在體育館(無風環境)測得數據,為高速之測量值,實際數值因安裝方式及使用環境而異。
另購選配

防火布風管套件
增壓扇懸臂支架




ITA-10AS
功能規格表
類型電源轉速消耗功率(w)起動電流(A)電流(A)噪音值(dBA)標稱風量(m3/h)葉片尺寸(mm)重量(kg)
立式 (無附輪)單相110V
60Hz
強速541.20.5513250250 (10吋)7.2
弱速300.50.3431900
類型
立式 (無附輪)
使用電源
單相110V 60Hz
葉片尺寸 (mm)
250 (10吋)
重量 (kg)
7.2
轉速
強速
弱速
消耗功率 (W)
54
30
起動電流 (A)
1.2
0.5
電流 (A)
0.5
0.3
噪音 (dBA)
51
43
標稱風量 (m3/h)
3250
1900
※新型專利號碼:M584862、M590196。
※噪音值為機體前方45°角1.5m測得之數值,在實際條件下由於受環境影響,噪音值會大於所標的數值。風量依據CNS 547標準測得數值。

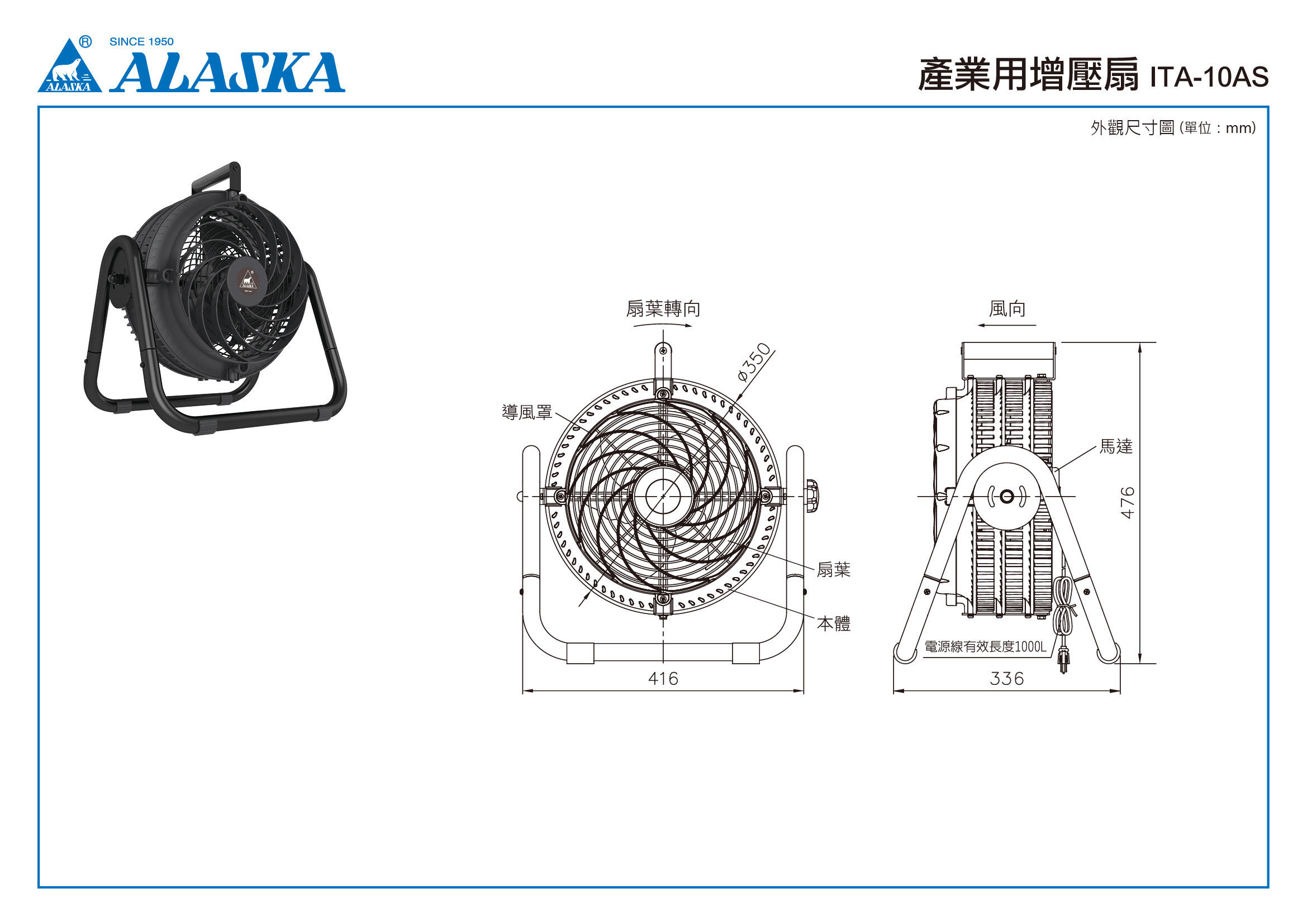

外觀尺寸圖 (單位:mm)
風速分佈與送風距離
※風速分佈與送風距離是在體育館(無風環境)測得數據,為高速之測量值,實際數值因安裝方式及使用環境而異。



ITA-14AS
功能規格表
類型電源轉速消耗功率(w)起動電流(A)電流(A)噪音值(dBA)標稱風量(m3/h)葉片尺寸(mm)重量(kg)
立式 (有附輪)單相110V
60Hz
強速1804.31.7594500350 (14吋)13
弱速1451.91.4563900
類型
立式 (有附輪)
使用電源
單相110V 60Hz
葉片尺寸 (mm)
350 (14吋)
重量 (kg)
13
轉速
強速
弱速
消耗功率 (W)
180
145
起動電流 (A)
4.3
1.9
電流 (A)
1.7
1.4
噪音 (dBA)
59
56
標稱風量 (m3/h)
4500
3900
※新型專利號碼:M584862、M590196。
※噪音值為機體前方45°角1.5m測得之數值,在實際條件下由於受環境影響,噪音值會大於所標的數值。風量依據CNS 547標準測得數值。

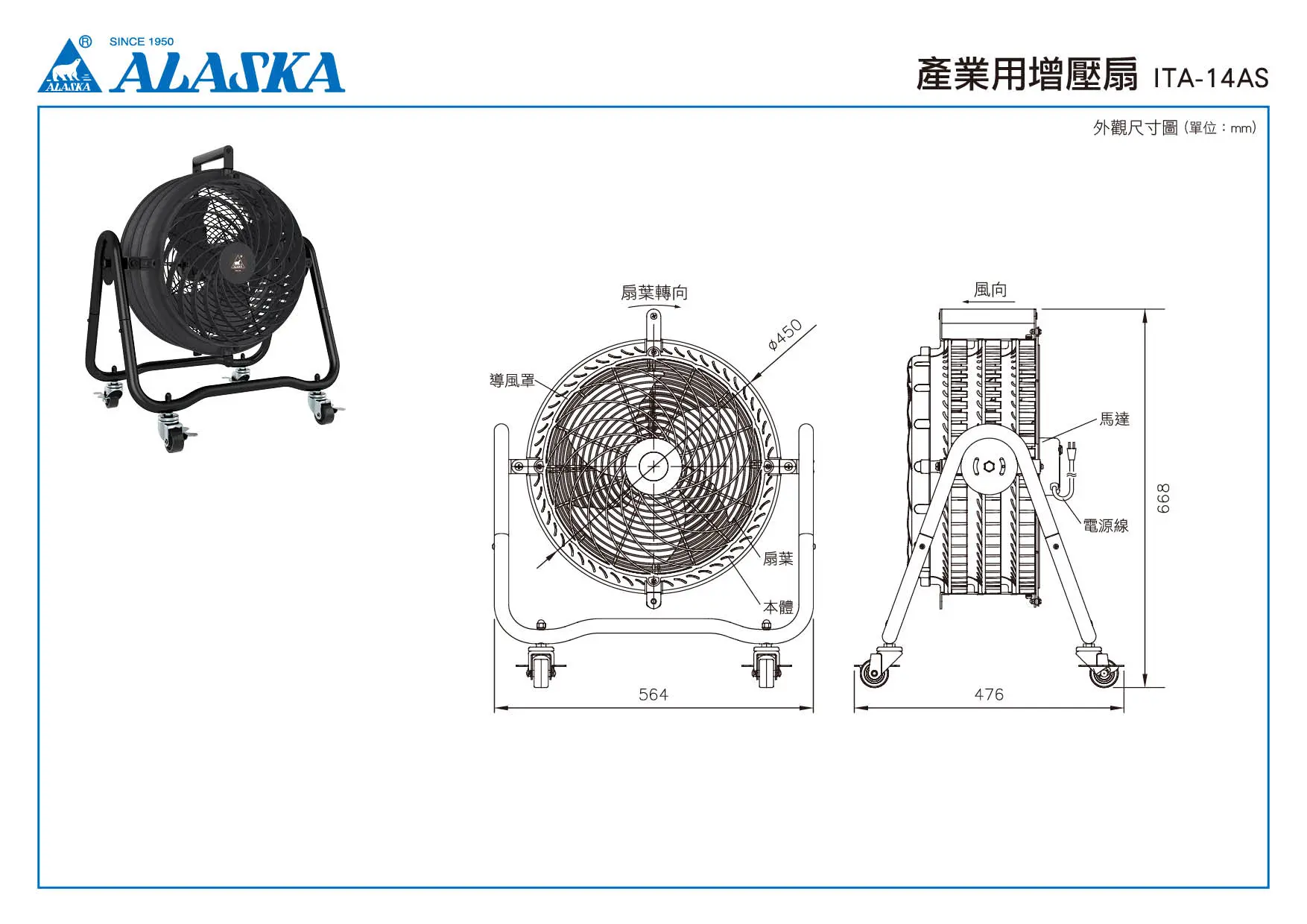

外觀尺寸圖 (單位:mm)
風速分佈與送風距離
※風速分佈與送風距離是在體育館(無風環境)測得數據,為高速之測量值,實際數值因安裝方式及使用環境而異。
