居家、辦公室、廠房、倉庫適用

透過新風淨流控制系統持續檢測室內空氣質量，一旦超標，系統立即啟動進行對流換氣，不容許髒空氣停留，讓清新富氧的空氣流動於室內，維持健康的呼吸品質。

關於呼吸是否也似曾相識？

◆現在的室內外空氣品質如何
除了顧慮室外PM2.5的影響，同時也要留意室內二氧化碳濃度快速上升的情況，如何有效處理這個問題呢？

◆改善舊宅通風的方法
傳統的全熱交換系統需要在規劃階段就將全屋配置考慮進去，如果已經完成裝潢或不想進行大規模改造，是否還有其他解決方法呢？

◆如何選擇適合的換氣模式
考慮到家庭生活狀況、人數變動及異味產生的時間，是否有更方便的操作方式，能夠享受最佳清新空氣又可節能省電呢？

全天候管理 呼吸大小事

完美搭配 好空氣不煩惱
將淨流感測器(AQ-01)安裝在家中活動頻繁的區域，透過觸控型控制器(AL-9V/AL-9H)進行空氣品質監測。一旦檢測超標，系統自動啟動處理程序，24小時全天候保護家人的呼吸健康。

無風管配置 無痛升級鮮空氣

採用正負壓通風對流原理，於空間前後配置風機，無須繁複的風管配置與破壞現有裝潢，輕鬆實現室內空氣的換新。

小密技


空氣對流程度越好 感測精準度越高

建議將進氣風機與排氣風機放在空間對角直線最大距離，距離越遠，對流的效果越好，偵測的數據越正確。

全面偵測 隱形健康威脅

能夠準確偵測PM2.5、CO2、溫度和濕度等各種空氣中的潛在健康風險，全面掌握室內空氣狀況。

◆首頁監控
當前時間，環境狀態(PM2.5、CO2數值監控)，溫度濕度數值，定時與排程時間與開關，運轉模式選單。

◆運轉模式
負壓、正壓、高速、低速、自動五種模式，依風機狀態顯示。

◆定時排程
定時設定，排程設定，排程運轉模式設定。

◆自動設定
設定自動運作的數值範圍。

◆異常提醒
通訊、風機、感測異常通知、濾網清潔(1000小時)通知。

◆設定頁面
背光調整，當前時間設定，風機規格設定，操作設定，清潔復歸，關於我們。

5大運轉模式
再見了 暴走的髒空氣



負壓模式
進氣弱、排氣強 排除室內汙濁空氣

正壓模式
進氣強、排氣弱 強制引入新鮮空氣

高速模式
進氣強、排氣強 讓空氣快速對流

低速模式
進氣弱、排氣弱 保持室內空氣流通

自動模式
依PM2.5或CO2設定運轉標準自動偵測
時時監控空氣品質

訂製你的呼吸新生活

無論空間大小，只要選擇適當的安裝地點與風機種類，便能快速搭配最合適的換氣方案，輕鬆擁有清新舒適的好空氣新生活！

單套系統 小空間換氣
1台進氣風機＋1台排氣風機
風機進行對角安裝，如有進氣過濾需求，可選用附有濾網的過濾型風機。

單套系統 大空間換氣
多台進氣風機＋1台排氣風機
排氣風量=進氣總風量，淨流感測器安裝至活動頻繁的位置。

多套系統 大空間換氣
倉儲、廠房等大空間，可運用多套系統配置讓空間換氣平衡。

※換氣配置時，建議進氣總風量與排氣總風量需相同或接近。
※多台並聯使用時，請確保 進/排風機 各別總啟動電流不超過2A。
※依空間需求為您提供專業配置規劃建議。

貼心滿滿 各種需求1步到位



◆4段空氣品質光圈
綠色：良好 / 橙色：普通 / 紅色：不健康 / 紫色：非常不健康

◆2小時數值監控
每5分鐘自動紀錄數據轉化成圖表，分析室內空氣品質的變化曲線，找出改善時機，設定排程及運轉模式。

◆濾網清潔提醒
1000小時貼心提醒，定期清潔濾網(適用配備濾網的風機)。

◆定時設定
最長99小時定時設定，好空氣不間斷。

◆排程設定
依設定的星期和時間自動啟停，舒適健康每一天。

※定時設定與排程設定，預設以自動模式運行。



依使用場所選擇進氣/排氣風機

適用場所：廠房、商辦、居家
機種型號高速風量
(m3/h)		最大啟動電流
(A)		適用管徑
(mm)		電壓備註
靜音型風機VT-1541650.3∅100 (4吋)110V / 220V可使用於進 / 排氣、吊掛式
有DC及AC馬達款式
VT-154D1700.22(額定)∅100 (4吋)100 - 240 V
VT-3043000.5∅150 (6吋)110V / 220V
VT-304D3200.34(額定)∅150 (6吋)100 - 240 V
VT-5045001.1∅150 (6吋)110V / 220V
VT-504D5000.46(額定)∅150 (6吋)100 - 240 V
VT-9049001.9∅200 (8吋)110V / 220V
PM2.5淨化風機VTF-2002500.45∅100 (4吋)110V / 220V使用於進氣，內附PM2.5濾網
可加購活性碳除臭
可吊掛或壁掛
VTF-200R2000.45∅100 (4吋)110V / 220V
VTF-3503501.0∅150 (6吋)110V / 220V
VTF-350R3200.84∅150 (6吋)110V / 220V
靜音型風機
可使用於進 / 排氣、吊掛式，有DC及AC馬達款式
型號
VT-154
VT-154D
高速風量 (m3/h)
165
170
最大啟動電流 (A)
0.3
0.22(額定)
適用管徑 (mm)
∅100 (4吋)
電壓
110V / 220V
100 - 240 V
型號
VT-304
VT-304D
高速風量 (m3/h)
300
320
最大啟動電流 (A)
0.5
0.34(額定)
適用管徑 (mm)
∅150 (6吋)
電壓
110V / 220V
100 - 240 V
型號
VT-504
VT-504D
高速風量 (m3/h)
500
320
最大啟動電流 (A)
1.1
0.46(額定)
適用管徑 (mm)
∅150 (6吋)
電壓
110V / 220V
100 - 240 V
型號
VT-904
高速風量 (m3/h)
900
最大啟動電流 (A)
1.9
適用管徑 (mm)
∅200 (8吋)
電壓
110V / 220V
PM2.5淨化風機
使用於進氣，內附PM2.5濾網、可加購活性碳除臭、可吊掛或壁掛
型號
VTF-200
VTF-200R
高速風量 (m3/h)
250
200
最大啟動電流 (A)
0.45
0.45
適用管徑 (mm)
∅100 (4吋)
電壓
110V / 220V
型號
VTF-350
VTF-350R
高速風量 (m3/h)
350
320
最大啟動電流 (A)
1.0
0.84
適用管徑 (mm)
∅150 (6吋)
電壓
110V / 220V
適用場所：廠房、倉庫
機種型號高速風量
(m3/h)		最大啟動電流
(A)		適用管徑
(mm)		電壓備註
產業用增壓扇ITA-10L35001.2—110V~10吋、吊掛式
產業用倍力扇ITH-10 排氣型14301.1—110V~10吋、壁掛式
ITH-10 進氣型12501.1—110V~10吋、壁掛式
ITH-14 排氣型35001.5—220V~14吋、壁掛式
管道型風機DUC-45025001.8∅100 (4吋)220V~可使用於進 / 排氣、吊掛式
DUC-67027001.85∅150 (6吋)220V~
DUC-65045000.83∅150 (6吋)220V~
DUC-8110411001.87∅200 (8吋)220V~
產業用增壓扇
型號
ITA-10L
高速風量 (m3/h)
3500
最大啟動電流 (A)
1.2
電壓
110V~
備註
10吋、吊掛式
產業用倍力扇
型號
ITH-10 排氣型
ITH-10 進氣型
高速風量 (m3/h)
1430
1250
最大啟動電流 (A)
1.1
1.1
電壓
110V~
備註
10吋、壁掛式
型號
ITH-14 排氣型
高速風量 (m3/h)
3500
最大啟動電流 (A)
1.5
電壓
220V~
備註
14吋、壁掛式
管道型風機
可使用於進 / 排氣、吊掛式
型號
DUC-4502
DUC-6702
高速風量 (m3/h)
500
700
最大啟動電流 (A)
1.8
1.85
適用管徑 (mm)
∅100 (4吋)
電壓
220V~
型號
DUC-6504
DUC-81104
高速風量 (m3/h)
500
1100
最大啟動電流 (A)
0.83
1.87
適用管徑 (mm)
∅150 (6吋)
∅200 (8吋)
電壓
220V~

功能規格表
名稱型號安裝地點使用電源產品尺寸重量待機功率適用風機
淨流感測器AQ-01固定在天花板100-240V / 60Hz175 X 150 X 55mm410g1.7W
(包含感測模組)		單台風機啟動
電流低於2A
觸控型控制器AL-9V(直式)
AL-9H(橫式)		固定在牆壁
或單連盒		DC5V126 X 74 X 36mm154g
名稱
淨流感測器
觸控型控制器
型號
AQ-01
AL-9V(直式)
AL-9H(橫式)
安裝地點
固定在天花板
固定在牆壁或單連盒
使用電源
100-240V / 60Hz
DC5V
產品尺寸
175 X 150 X 55mm
126 X 74 X 36mm
重量
410g
154g
待機功率
1.7W (包含感測模組)
適用風機
單台風機啟動電流低於2A
※多台並聯使用時，請確保進/排風機各別總啟動電源不超過2A。

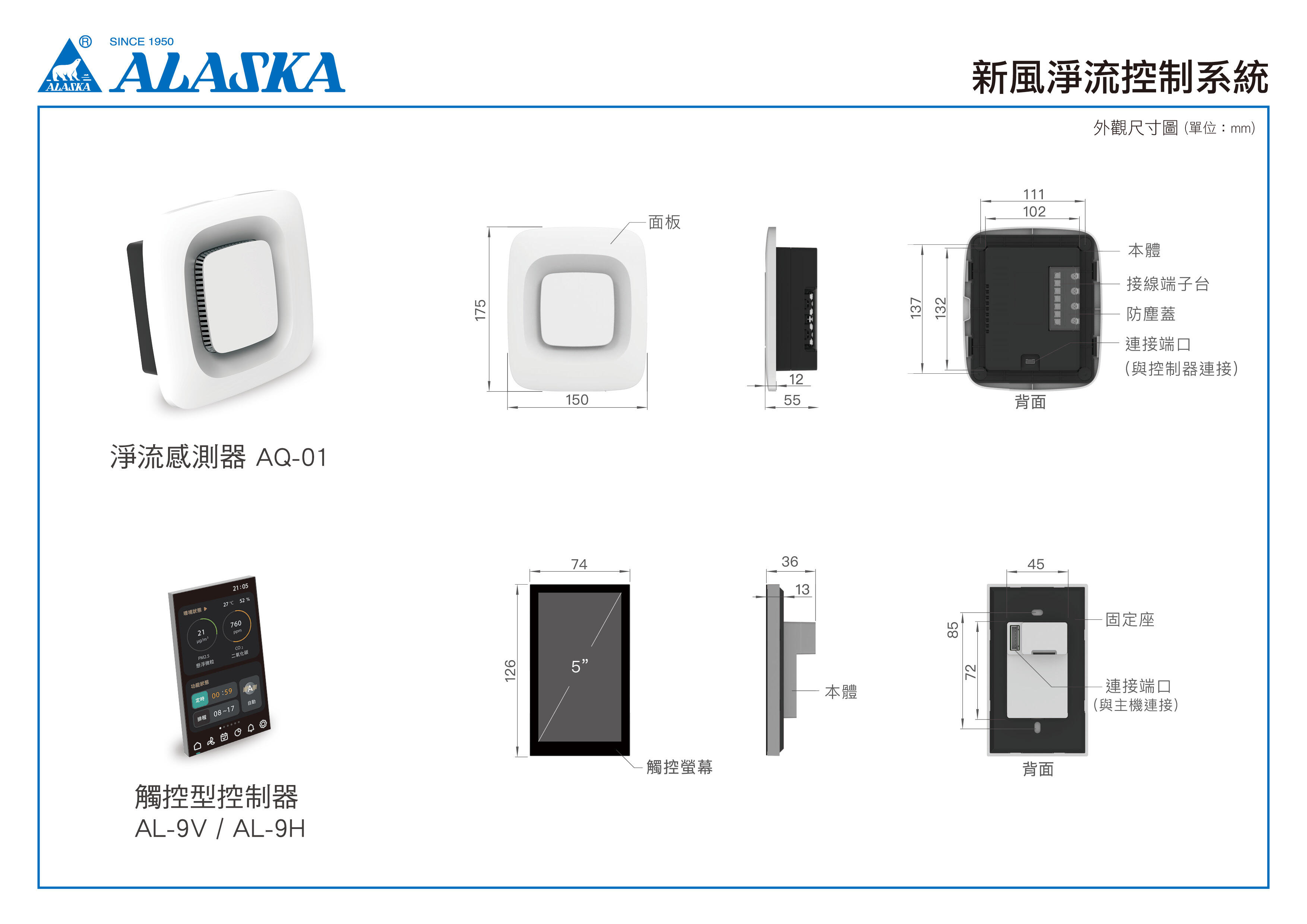

外觀尺寸圖 (單位:mm)

淨流感測器

觸控型控制器
